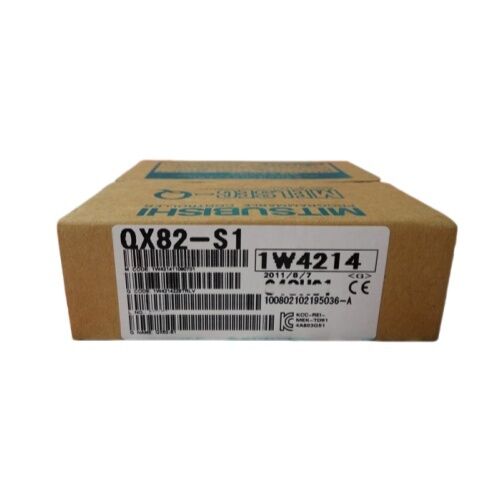

三菱 QX82-S1 デジタル入力モジュール

MELSEC-Q PLCシステム用 信頼性の高い64点 24V DC入力モジュール

三菱 QX82-S1 は、高密度 このモジュールはで、MELSEC-Qシリーズ プログラマブルコントローラプラットフォーム向けに設計されています。安定した信号取得と効率的なキャビネットスペースの使用が求められる産業オートメーション環境向けに構築されたこのモジュールは、一般的な産業制御アプリケーション向けのを提供し、24V DC入力信号をサポートし、高速で信頼性の高い入力処理が不可欠な制御システムに適しています。その

ネガティブコモン設計、信頼性の高い三菱電機プラットフォーム互換性、および一般的なアプリケーションフォトカプラ絶縁産業制御アプリケーションにおける安定した入力収集のために設計

実際のオートメーションプロジェクトでは、入力モジュールは、押しボタン、リミットスイッチ、近接センサー、その他のフィールドデバイスからの信号受信において重要な役割を果たします。QX82-S1は、このタスクのために特別に構築されており、

定格入力電圧24V DC標準的な信号検出要件向けの定格入力電流4 mA選択可能な応答時間: 0.1 / 0.2 / 0.4 / 0.6 / 1 ms入力応答時間 0.1 / 0.2 / 0.4 / 0.6 / 1 ms

もサポートしており、モジュールの動作を機械またはプロセスの応答要件に合わせる際に、より大きな柔軟性をもたらします。これにより、速度と入力安定性の両方が重要なシステムに適した選択肢となります。主な製品の特徴1つのモジュールでより高い信号容量を実現する

64点のデジタル入力

• 一般的な産業制御アプリケーション向けの定格入力電圧24V DC

• 標準的な信号検出要件向けの定格入力電流4 mA

• 選択可能な応答時間: 0.1 / 0.2 / 0.4 / 0.6 / 1 msネガティブコモンタイプ

• 、コモンあたり32点

• モジュール接続用の40ピンコネクタ x 20.1 / 0.2 / 0.4 / 0.6 / 1 ms

• フォトカプラ絶縁公式仕様リストによると

• IP2X保護等級三菱 QX82-S1 を選ぶ理由

• MELSEC-Q PLCシステムを構築または保守しているユーザーにとって、QX82-S1は、高点数

、

高速応答設定オプション、および信頼性の高い三菱電機プラットフォーム互換性の実用的な組み合わせを提供します。特にパネルスペースが限られているが、複数のデジタル入力チャネルが必要なアプリケーションで役立ちます。MELSEC-Qファミリーの一部であるため、このモジュールは既存の三菱オートメーションアーキテクチャに自然に適合し、標準化されたPLCシステム設計をサポートするため、制御エンジニア、保守チーム、および機械メーカーの統合の複雑さを軽減するのに役立ちます。一般的なアプリケーション三菱 QX82-S1 デジタル入力モジュールは、一般的に以下で使用されます:PLCベースのファクトリーオートメーションシステム

包装・組立機械

コンベア・マテリアルハンドリングライン

産業用パネルでのセンサー信号収集

• 機器のレトロフィットおよび三菱Qシリーズ保守プロジェクト

• これらのユースケースは、MELSEC-Qプログラマブルコントローラ向けの

• 64点DC入力ユニット

• としてのモジュールの公式な位置付けと一致しています。

• 技術仕様

仕様詳細ブランド

三菱電機

QX82-S1 は、三菱 MELSEC-Q PLCシステムで使用される64点デジタル入力モジュールで、スイッチ、センサー、制御接点などのデバイスから24V DCフィールド入力信号を受信するために使用されます。

Q2: QX82-S1 は入力モジュールですか、それとも出力モジュールですか？

A:
デジタル入力モジュール

であり、出力モジュールではありません。三菱はこれを MELSEC-QシリーズのDC入力ユニットとしてリストしています。
A: このモジュールは64点の入力

を提供しており、単一のPLCスロットでより高い入力密度を必要とするシステムに適しています。
A: 定格入力電圧は24 V DC

で、公式三菱仕様によると定格入力電流は
です。Q5: QX82-S1 の応答時間は調整可能ですか？A: はい。入力応答時間は、アプリケーションの要件に応じて0.1、0.2、0.4、0.6、または1 ms

に設定できます。
