| 起源の場所 | アメリカ合衆国 |
| ブランド名 | AB |
| 証明 | CE RoHS |

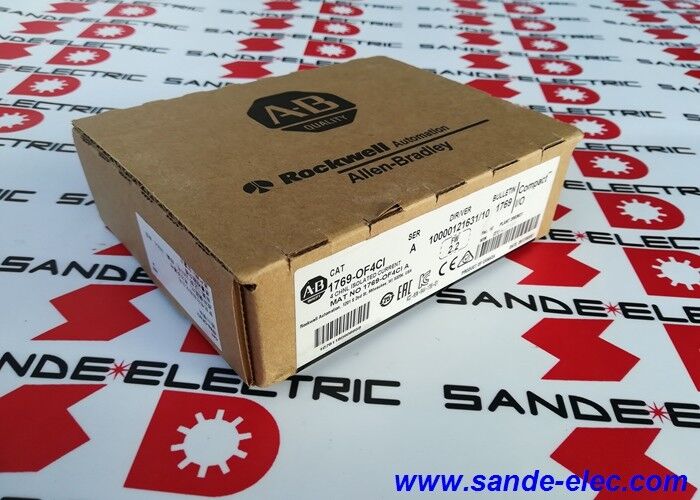

| モデル番号 | 1769-OF4C1 |
標準アナログ出力モジュールは、すべての出力チャンネルにわたって共通の基準を共有します。 4 つの負荷すべてが同じコモンに接続されている場合、負荷回路間のコモンモード電圧差が出力全体に現れ、アクチュエータでの信号エラーとして現れるグランド ループ電流が発生する可能性があります。
1769-OF4CI は、個別のチャネル分離によってこれに対処します。 4 つのチャネルはそれぞれ、他のすべてのチャネルから電気的に絶縁されています。このモジュールに接続されている 4 つのフィールド デバイス間の接地電位差によって、どのチャネルの出力も損なわれることはありません。フィールドデバイス（制御バルブ、可変周波数ドライブ、ポジショナ）が機械またはプロセス全体で異なる接地基準を持つ設置の場合、個別に絶縁された出力により、外部信号アイソレータのハードウェアによる回避策が不要になります。
| パラメータ | 価値 |
|---|---|
| 出力チャンネル | 4 × 差動、個別に絶縁 |
| 出力範囲 | 0～20mA / 4～20mA |
| フルスケール範囲 | 0～21mA / 3.2～21mA |
| コンバージョン率 | 110ミリ秒 |
| フィールド校正 | 不要 |
| 互換性がある | MicroLogix 1500 / CompactLogix |
| データ形式 | Raw、EGU、PID、% フルレンジ |
| 電源供給距離 | 8 |
| ワイヤー | 銅-90 AWG |
| 重さ | 0.26kg |
ほとんどのアナログ出力モジュールは、プログラムから生の整数を受け取り、それを電流に変換します。 1769-OF4CI には、プログラマが出力設定値を表現する最も自然な方法を選択できる 3 つの高レベル形式オプションが追加されています。
生/プロポーショナル:16 ビット整数は出力スパンに直接マッピングされます。現在の出力を整数値として計算するプログラムの標準。
エンジニアリング単位 (EGU):プログラムは値をエンジニアリング単位 (bar、°C、m3/h、または任意のカスタム単位) で送信します。モジュールは、構成された最小/最大マッピングを使用して EGU から現在までスケールします。プログラムではスケーリング計算は必要ありません。
PID に合わせてスケーリング:出力は、PID 命令の CV (制御変数) 出力に直接接続されます。モジュールは PID の出力をパーセント (0 ～ 100%) で受け取り、それを電流範囲に変換します。PID 命令の出力は、追加のスケーリング ロジックなしでアナログ出力を直接駆動します。
全範囲のパーセント:プログラムはパーセント (0 ～ 100%) を送信し、モジュールはそれを設定された電流範囲に変換します。出力容量のパーセンテージが自然な表現となるインターフェイスに役立ちます。
マルチゾーンのフロー制御:4 つの独立したプロセス ブランチ上の 4 つの制御バルブ。それぞれが異なる接地電位を参照します。 1769-OF4CI は、バルブごとに 1 つの絶縁された出力を提供します。バルブ アクチュエータ本体間の電位差に関係なく、チャネル間の干渉はありません。
PID 温度ループ:1 つの 1769-OF4CI を介して出力される 1 つの CompactLogix プログラム内の 4 つの炉ゾーン温度 PID ループ。 Scaled-for-PID フォーマットにより、各 PID 命令の CV 出力が中間のスケーリング ロジックなしで 1 つのモジュール チャネルを直接駆動できます。
混合 VFD 速度基準:4 つの可変周波数ドライブが 1 つのモジュールからアナログ 4 ～ 20mA 速度基準を受信します。ドライブは共通の AC 電源を共有していますが、信号グランド基準が異なる場合があります。その違いは個別の絶縁によって処理されます。
Q1: 1769-OF4CI チャネルは、同じモジュール上で 0 ～ 20mA 信号と 4 ～ 20mA 信号を混合できますか?
はい。各チャンネルは、0 ～ 20mA または 4 ～ 20mA の出力範囲に個別に設定できます。チャネル 0 は制御バルブ用に 4 ～ 20mA に設定でき、チャネル 1 は別のアクチュエータ タイプ用に 0 ～ 20mA に設定されます。範囲設定は、プログラミング ソフトウェア内のモジュールの I/O 構成で行われます。
Q2: 電源距離定格 8 の意味は何ですか?
コンパクト I/O モジュールは、コントローラのローカル電源バスから電力を供給します。電源距離定格 8 は、コンパクト I/O バンク内の電源モジュールから 1769-OF4CI をどれだけ遠くに配置できるかを示します。定格が高いほど、バスからの電流が増加することを意味します。位置制限により、モジュールのスロットのバス電圧が仕様内に留まります。それに応じて、Compact I/O ラック内のモジュール スロットの位置を計画します。
Q3: 1769-OF4CI にはシリーズ A およびシリーズ B コントローラとの下位互換性がありますか?
モジュール自体には、シリーズ A およびシリーズ B の指定があります。 1769-OF4CI の両シリーズは、リストされているコントローラ (MicroLogix 1500 および CompactLogix) と機能的に互換性があります。シリーズの指定はハードウェアのリビジョンを反映しています。モジュールのプログラミングインターフェイスとデータフォーマット構成はシリーズ間で同じです。
Q4: 1769-OF4CI ではどの銅線ゲージを使用する必要がありますか?
このモジュールは、銅-90 AWG ワイヤ、つまり 90°C の絶縁温度クラス定格の標準銅導体を指定します。 AWG サイズの選択は、ケーブルの配線長と 4 ～ 20mA ループでの許容可能な電圧降下によって決まります。一般的な機器からパネルまでの最長 300 メートルの配線には、AWG 18 ～ AWG 22 の単線またはより線銅導体が一般的に使用されます。 EMC 干渉を最小限に抑えるために、アナログ信号配線にはシールド付きツイストペア ケーブルを使用してください。
Q5: 1769-RD 交換用ドアは何に使用されますか?
1769-RD は、1769-OF4CI の前面アクセス カバーの交換用ドア カバーです。フロントドアは、閉じたときにモジュールの配線端子を覆い、偶発的な接触や汚染を防ぎます。ドアが損傷または壊れた場合、1769-RD はモジュール全体を交換することなく、モジュールの機械的保護を回復する直接交換品を提供します。
