| 起源の場所 | ドイツ |
| ブランド名 | Semikron |
| 証明 | CE RoHS |
| モデル番号 | SKKQ560/14E |
単一のサイリスタは電流を一方向にのみ伝導します。トリガーされるとオンになり、電流が自然に反転するとオフになります。 AC 電力制御の場合、電流の方向は半サイクルごとに変わります。両方の半サイクルを制御するには、2 つのサイリスタが必要です。1 つは正の半サイクル用、もう 1 つは負の半サイクル用です。これらを逆並列に接続すると (一方のカソードと他方のアノード)、AC スイッチが作成されます。これは、オンデマンドで両方向に導通する双方向制御可能なスイッチです。

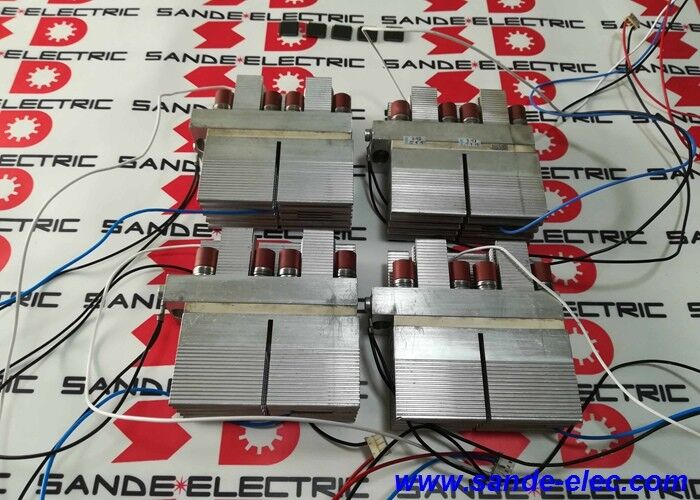

SKKQ560/14E は、両方のサイリスタを単一のコンパクトなモジュール本体にパッケージ化しています。 2 つのサイリスタ、2 つのゲート接続、1 つのハウジング。三相ソフトスターターでは、個別の取り付け、ヒートシンク、およびゲート配線が必要となる 6 つの個別のサイリスターを 3 つの SKKQ モジュール (相ごとに 1 つ) で置き換えます。モジュール形式により、電源セクションのコンポーネント数、配線の複雑さ、組み立て時間が削減されます。
| パラメータ | 価値 |
|---|---|
| VDRM / VRRM | 1400V |
| ITRMS(560/14E) | 560A |
| ゲートタイプ | 増幅ゲート |
| テクノロジー | 圧接 |
| パッケージ | C11 |
| 取り付け | スクリュー |
| シリーズ | セミスタート |
| 重さ | 約。 531g |
標準的な三相モーターのソフトスターターでは、1 つの SKKQ モジュールがモーター電源の各相と直列に配線されています。 3 つのモジュールはすべて一緒になって、電源スイッチング セクションを形成します。
サイリスタの点火角度 (各半サイクルのどのくらい遅れてサイリスタがトリガされるか) を変更することにより、ソフト スターターはモーターに印加される実効 RMS 電圧を調整します。始動時、点弧角度は大きく (トリガーが遅い = RMS が低い)、モーターが受ける電圧は低くなります。モーターが加速すると、サイリスターがゼロ角度 (全電圧) で点火し、モーターが線間電圧で動作するまで、点火角度は徐々に減少します。
3 つの SKKQ560/14E モジュールは、モーター定格電流とデューティ サイクルに依存するモーター始動定格をカバーします。560A RMS 容量は、デューティを低減した場合でも相当なサイズのモーターをサポートします。
Q1: セミクロンの SKKQ サイリスタ モジュールと SKKT/SKKE サイリスタ モジュールの違いは何ですか?
SKKQ の名称は、逆並列ペア、つまり双方向 (AC) スイッチングのために互いに対向する 2 つのサイリスタを示します。 SKKT の名称は通常、DC コンバータ用途向けの直列または並列構成のサイリスタとサイリスタ、またはサイリスタとダイオードのペアを示します。 SKKE はサイリスタとダイオードのペアを示します。 ACスイッチアプリケーション(ソフトスターター、AC電源コントローラー)にはSKKQを選択してください。整流器または DC コンバータのアプリケーションには SKKT または SKKE を選択してください。
Q2: ソフトスターター用途の SKKQ560/14E にはどのようなヒートシンクが必要ですか?
C11 パッケージには、適切なネジ取り付けパターンを備えた平面ヒートシンクが必要です。ヒートシンクに必要な熱抵抗 (Rth,ha 単位 °C/W) は、モーターのデューティ サイクル、エンクロージャ内部の周囲温度、特定の動作電流と点火角度プロファイルでのサイリスタの電力損失によって異なります。 Semikron の熱設計ツールまたはデバイス データシートの電力損失グラフを使用して、ターゲット アプリケーションの最小ヒートシンク仕様を計算します。
Q3: 三相ソフトスターターには SKKQ560/14E モジュールが何個必要ですか?
3 つのモジュール — フェーズごとに 1 つ。各モジュールは、逆並列サイリスタ ペアを介して、相電流の正と負の両方の半サイクルを処理します。標準のインライン相接続による三相モーターのソフトスタートの場合、3 つの SKKQ モジュールとそれらに関連するゲート ドライバー回路が完全な電源セクションを構成します。
Q4: 標準主電源アプリケーションにおける 1400V (14E) 電圧定格の重要性は何ですか?
ヨーロッパとアジアの標準的な産業用主電源は、ライン間 AC 400V (一部のアプリケーションでは 690V) です。サイリスタ電圧選択の経験則は、繰り返しピーク電圧定格をデバイス定格 VDRM の約 50% に下げることです。 1400VのSKKQ560/14Eの場合、これにより約700Vのディレーティング動作電圧が得られ、電源過渡現象や整流スパイクに対するマージンを備えて400V主電源を快適にカバーします。 1400V 定格は、480V (北米) および 600V アプリケーションにも十分な安全マージンを提供します。
Q5: SKKQ560/14E は、ソフトスタート以外の AC 電源コントローラ (AC 電圧レギュレータ) アプリケーションでも使用できますか?
はい。 SEMISTART シリーズの逆並列サイリスタ モジュールは、モータ ソフト スタータに限定されません。 AC 電力制御 - 抵抗加熱素子の調整、変圧器のタップ変更、電解プロセス制御、無効電力補償 - も、点弧角制御を備えた逆並列サイリスタ ペアを使用します。モーターにソフトスタートを提供する同じモジュールを、同じ電圧と電流定格の抵抗負荷の位相角コントローラーとして使用できます。
