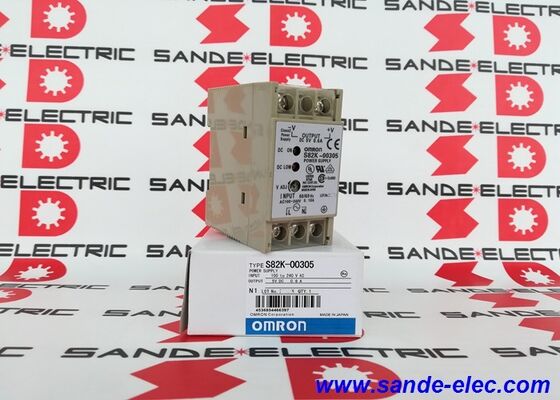

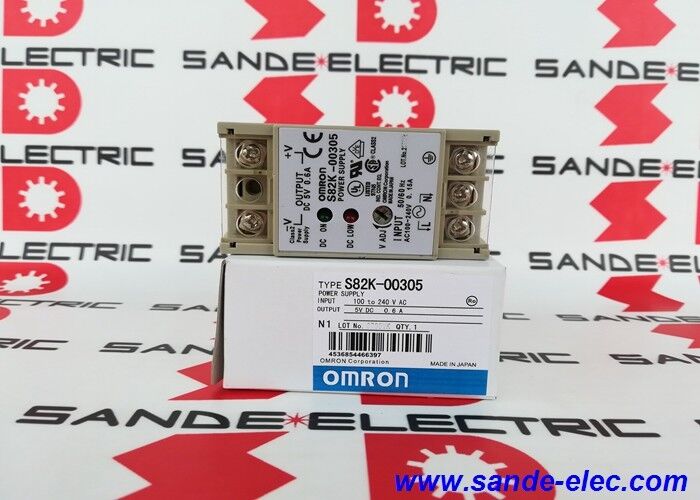

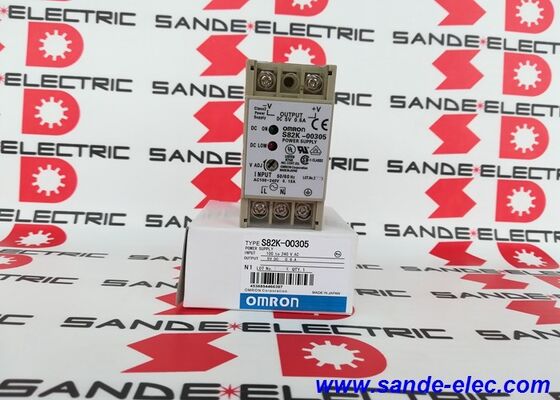

オムロン S82K-00305 電源 AC100-240V 新しいS82K00305

オムロン S82K-00305 S82Kシリーズ 3W DINレールスイッチング電源 5V DC / 0.6A / 100240V AC / 2級

5V DC で 3W S82K レンジのコンパクト・ロジック・サプライ

S82K-00305は,オムロンのS82Kスイッチング電源ファミリーの5VDC,3Wメンバーであり,S82Kシリーズの最小出力であり,3Wで5VDCを特化した唯一の変種です.100~240V AC 幅広い入力で5V DCで利用可能な0.6Aで,小さな論理ボード,センサーの電源,シグナルコンディショニング回路この限界値を下回るマイクロコントローラーシステムです

The Class 2 classification indicates the supply meets Class 2 output requirements — the output is current-limited and power-limited such that it cannot sustain a hazardous arc or fire under fault conditionsこの分類は,クラス2の電源レベルが電源保護要件を軽減することを許す多くの管轄区域における負荷側電源の配線コードの遵守を簡素化します.

3Wでは,これは論理レベルの負荷のための目的特有の供給であり,高電流アプリケーションのための一般的な5Vレールではありません. S82K-00705 (7.5W, 5V, 1.5A) とS82K-01505 (15W, 5V, 2.5A) 同じS82Kファミリー内の5Vでより高い電流を供給する負荷が0以上の場合.6A

基本規格

S82K ファミリー・コンテキスト パワー・レーティングによる選択

S82Kシリーズは,複数の出力電圧 (5V,12V,15V,24V) で3Wから240Wに及ぶ.すべてのモデルは,普遍的な100~240VAC入力と同じDINレールマウントフォーマットを共有している.適用負荷が0以上の場合.6A 5V DC で,S82K 5V 範囲の次のステップは次のとおりです.

電源を指定する前に,負荷の最大連続電流の抽出量を確認します.最大連続電流で動作する3W電源は,その熱限界で動作します.

よくある質問

Q1: 2級電力の分類とは何か? なぜ重要なのか?

クラス2は UL/NECの電源分類で,電源出力は電流制限,電源出力は通常の故障条件下では危険な弧や火を支えるようなレベルに制限されていることを示します.S82K-00305は3Wでクラス2出力要件を満たす. 多くのNEC制御装置では,負荷側でのクラス2のワイヤリングは,より軽量な計測器の電導体を使用し,クラス2以外の電源と比較して電導管/保護要件を削減することができます.設置を簡素化する.

Q2: 5V の電源出力は 0.6A です.PLC ロジック電源には十分でしょうか?

特定のPLCとその電源予算に依存する. I/O数が低い小型のPLCとコントローラは,0.6Aから5V (3W) で動作することができる.より高い密度を持つPLCは,より多くのI/O,特殊機能モジュール,5Vの電圧は,通常,より多くの電力をS82K-00305を指定する前に,PLCの5Vバス電流の仕様を確認します.より高い電流の論理供給のためにS82K-00705またはS82K-01505を使用します.

Q3:S82K-00305は 110V対 230V入力にレンジ選択器が必要ですか?

いいえ.広範囲入力では,範囲選択やリンク変更なしに,自動で100~240V ACを受容します.このユニバーサル・インプットは,同じユニットと配線を持つ日本と北米の100V電源と220~240Vヨーロッパの電源をカバーします..

Q4:S82K-00305の負荷が0.6Aを超えるとどうなるか?

オーバーロード保護回路は,電源と負荷の両方を保護するために出力を活性化,減少またはオフにする. オーバーロード状態を取り除く. サイクル電力を出力を回復します.持続的な過負荷で電源を稼働させると,保護回路が動作している場合でも内部部品が損傷する危険性があります.6A級

Q5:S82K-00305はまだ生産中ですか? 現在オムロンと同等の機種はありますか?

S82Kシリーズの生産状態は,現在のオムロン文書で確認する必要があります.オムロンのS8FSとS8VKシリーズは,類似したDINレールフォーマットで同等のまたは改善された性能を提供します.. S8FS-C03505は,Omronの製品範囲内の現在の同等値としてCE,UL,KC認証の5V DC / 0.6A / 3Wを提供します.
