| 起源の場所 | 日本 |
| ブランド名 | NMB |
| 証明 | CE ROHS |
| モデル番号 | 4715PS-20T-B30 |

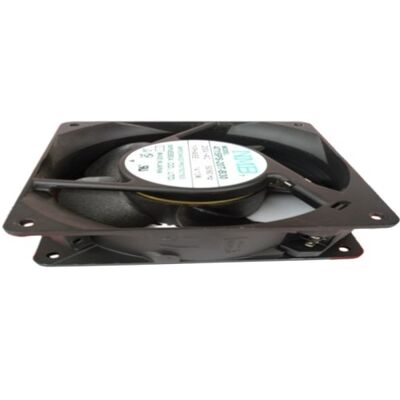

4715PS-20T-B30 は、産業用および商業用アプリケーション向けの精密ファンの大手メーカーである NMB Technologies の 120mm × 120mm × 38mm AC 軸流冷却ファンです。 50/60Hz で 200V AC 単相電源で動作するこのファンは、200V クラスの電源が利用できる CNC コントロール キャビネット、サーボ ドライブ エンクロージャ、産業用パワー エレクトロニクスの冷却用に設計されています。
4715 の指定は、120 mm (47 × 深さ 15) のフォーム ファクタを識別します。これは、ドライブ キャビネット、コントロール パネル、および電子機器の筐体の標準的なカットアウトに適合する、標準的な産業用パネル取り付けファン サイズです。 PS 接尾辞は、このフレーム サイズ内の特定の NMB モーターとブレード構成を識別します。
| パラメータ | 価値 |
|---|---|
| 寸法 | 120×120×38mm |
| 電圧 | AC200V、50/60Hz |
| 力 | 14W(60Hz)/13W(50Hz) |
| スピード | 2900RPM |
| 気流 | 102CFM |
| ブレード | 5 |
| 段階 | 単相 |
| ベアリング | 精密ボールベアリング |
NMB の 4715PS-20T-B30 の精密ボール ベアリングは、産業用ドライブ アプリケーションにおいてスリーブ ベアリング ファンと比較して優れた耐用年数を提供します。
温度許容差:ボールベアリングは、含油スリーブベアリングよりも広い周囲温度範囲にわたって信頼性の高い動作を維持します。これは、定常状態の動作温度が 40 ～ 60°C に達する可能性があるドライブキャビネットでは重要です。
向きの柔軟性:ボール ベアリング ファンは、垂直、水平、逆さなど、どのような取り付け方向でも確実に動作します。スリーブ ベアリング ファンは通常、潤滑剤の分布を維持するために特定の向きに制限されます。
耐用年数:精密ボールベアリングは、適切に潤滑されている場合、産業用機器に特有の連続運転下でスリーブベアリングよりも長い耐用年数を提供します。これは、計画されたメンテナンス間隔を最小限に抑えるために重要です。
ファナック CNC 制御キャビネットの冷却:16i/18i/21i/30i シリーズ CNC コントロール キャビネットおよびサーボ ドライブ エンクロージャのファナック指定冷却ファンと直接交換できます。
産業用サーボドライブの冷却:可変周波数ドライブ、サーボアンプ、スピンドルドライブキャビネット用のパネルマウント冷却 - 内部温度をドライブの定格動作範囲内に維持します。
CNC工作機械制御パネル:200V AC 電源の工作機械のオペレータ パネルの電子機器、電源モジュール、および CNC プロセッサ アセンブリの冷却。
産業用電源の冷却:UPS システム、整流器、産業用電力変換装置の電子機器筐体の冷却。
Q1: 4715PS-20T-B30 には 2 つの電力定格 (14W と 13W) があるのはなぜですか?
2 つの値は 60Hz と 50Hz の動作に対応します: 60Hz で 14W、50Hz で 13W。 AC モーターの速度とトルクは供給周波数に比例します。60Hz では、モーターはより速く動作し (RPM が高く)、より多くの電力を消費します。 50Hz では、動作が遅くなり、消費電力が低くなります。 2900 RPM 仕様は 60Hz 動作に適用されます。ファンは 50Hz で約 2400 RPM で動作します。
Q2: 産業用ドライブサービスにおける 4715PS-20T-B30 の予想耐用年数はどれくらいですか?
NMB 精密ボール ベアリング ファンは、継続的な産業サービス向けに設計されています。実際の耐用年数は、動作温度、供給電圧の品質、周囲の振動によって異なります。一般的なドライブ キャビネット環境 (周囲温度 40 ～ 50°C での連続動作) では、30,000 ～ 50,000 時間の耐用年数が達成可能です。寿命末期のベアリング故障により計画外のダウンタイムが発生する前に、計画的なメンテナンス停止中に定期的に交換することをお勧めします。
Q3: 4715PS-20T-B30 は 220V または 230V AC 電源で使用できますか?
定格電圧はAC200Vです。 220V または 230V で動作すると、10 ～ 15% の過電圧状態になります。モーターは定格速度よりも速く動作し、より多くの電流を消費し、より多くの熱を発生します。時間の経過とともに、モーターの絶縁寿命とベアリングの寿命が短くなります。 220V または 230V 電源の場合は、NMB の仕様で 200V ～ 230V の動作が定格電圧範囲内にあるかどうかを確認するか、設置電源電圧に合わせて特別に定格されたファンを選択してください。
Q4: 4715PS-20T-B30 はパネルカットアウトにどのように取り付けられますか?
120×120mm ファンは、標準の 119×119mm (約) パネル カットアウトに 4 つのコーナー取り付けネジで取り付けられます。奥行き 38mm がパネルの後ろに突出します。振動の伝達を防ぐため、取り付け位置のパネル表面がきれいで平らであることを確認してください。ファン ブレード側は空気の流れの方向を向いています。取り付ける前に、ドライブの冷却システムのマニュアルで必要な空気の流れの方向 (吸気または排気) を確認してください。
