| 起源の場所 | 日本 |
| ブランド名 | San Ace |
| 証明 | CE ROHS |
| モデル番号 | 9cra0412p4k10 |

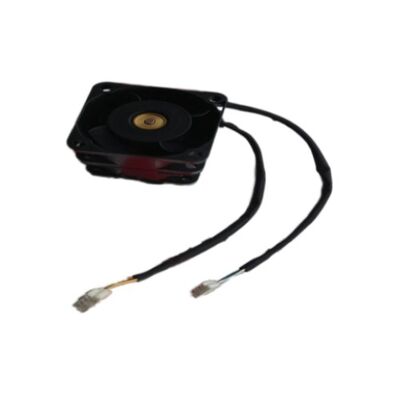

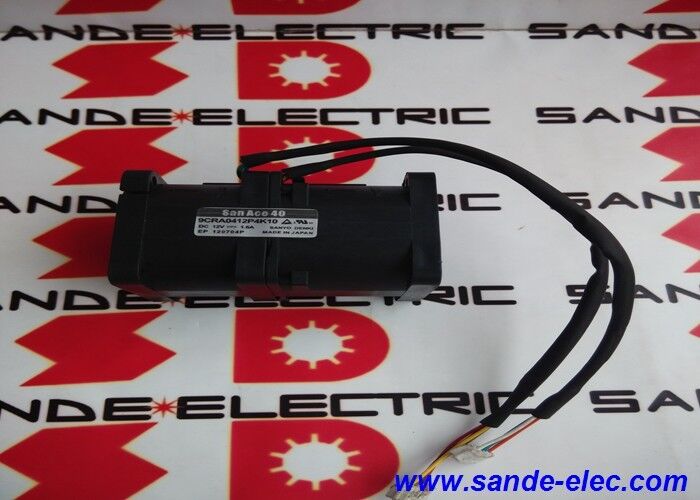

9CRA0412P4K10 は、山洋電機の SanAce シリーズの逆回転デュアル軸流ファンです。2 つの 40 mm ファンが軸方向に積み重ねられ、2 番目のファンのインペラが最初のファンとは逆方向に回転します。この逆回転設計は、コンパクトなファン形式から空気流と静圧を最大化するための、山洋電機の特許取得済みのエンジニアリング アプローチです。
標準的なシングルファンでは、インペラから出た空気には、軸方向の速度成分 (機器内で空気を移動させる有効な推力) と回転速度成分 (エネルギーを浪費する回転渦) の両方が含まれます。逆回転設計の 2 番目のインペラは、この回転運動エネルギーを捉えて追加の軸方向推力に変換し、同じフレーム サイズの単一ファンよりも大幅に高い気流と静圧を実現します。
| パラメータ | 価値 |
|---|---|
| 電圧 | DC12V |
| ファンサイズ | 40×40mm |
| タイプ | 二重反転二重軸 |
| ベアリング | ボールベアリング |
| コントロール | PWM |
| ワイヤー | ファンあたり 4 個 |
| 保護 | ロックされたローター |
| 速度信号 | タコメータ出力 |
| シリーズ | 9CR（サンエース） |
9CRA0412P4K10 には、電子ロックされたローター保護が組み込まれています。
自動再起動:ファンが停止するか機械的にブロックされると、電子回路が速度ゼロ状態を検出し、再起動サイクルを適用します。これにより、DC モーターがモーター巻線の絶縁を破壊するようなロックされたローター電流を継続的に消費するのを防ぎます。
破片からの保護:冷却ファンが時々破片（塵の蓄積、梱包材の破片）に遭遇するアプリケーションでは、ロックされたローター保護により、速度センサー出力を介してシステムアラームをトリガーしながら、モーターの即時焼損を防ぎます。
サーバーおよびネットワーク機器:高密度サーバー ブレード冷却、スイッチ シャーシの熱管理、および高静圧の 40 mm ファンが高インピーダンス冷却パスとして機能するデータセンター ネットワーキング機器。
産業用電子機器の冷却:40mm フォームファクタのコンパクトな高圧冷却を必要とする電力変換装置、サーボドライブパワーステージ、UPS モジュール、産業用制御電子機器。
通信機器:ファン密度が制限され、逆回転ファンが限られたスペースでパフォーマンスを発揮する、コンパクトな基地局電子機器、ルーター ライン カード、通信シャーシ モジュール。
医療機器の冷却:速度監視機能を備えた静かで高効率な冷却が必要なコンパクトな医療用電子機器の筐体。
Q1: 同じサイズの標準的な単一ファンと比較した二重反転ファンの主な利点は何ですか?
二重反転ファンは、同じフレーム サイズの単一ファンよりも大幅に高い静圧と高いエアフローを実現します。 2 番目のインペラは最初のインペラから渦エネルギーを回収し、それを追加の有用な空気流に変換します。このため、単一のファンでは熱抵抗を通して空気を押し出すのに十分な圧力を生成できない高インピーダンス冷却経路には、二重反転ファンが推奨されます。
Q2: 9CRA0412P4K10 にはどのような PWM 信号仕様が必要ですか?
Sanyo Denki SanAce ファンは通常、制御ピンで論理レベルの High (約 5V) および Low (0V) スイングを持つ 25kHz PWM 信号を受け入れます。デューティ サイクルによってファンの速度が決まります。100% のデューティ サイクルでは最大速度が生成されます。デューティサイクルが低いと、それに比例して速度も低下します。正確な PWM 周波数仕様と必要な入力電圧レベルについては、9CRA0412P4K10 データシートで確認してください。
Q3: K10 サフィックスは、9CRA0412 シリーズの他の K サフィックス バリアントとどのように異なりますか?
Sanyo Denki の SanAce 9CR シリーズでは、K 接尾辞のバリエーションは通常、リード線の長さが異なります。K03 は 30mm (3cm) リードを示し、K10 は 100mm (10cm) リードを示します。すべての K バリアントは同じ電気仕様とエアフロー仕様を共有しています。リードの長さによって、設置時に利用できるケーブル配線の柔軟性が決まります。ファン本体からコネクタまで 100mm にわたるケーブル管理が必要な設置には、K10 を選択してください。
Q4: 9CRA0412P4K10 は、低速動作のために 5V 電源から電力を供給できますか?
二重反転ファンは、確実に回転を開始して維持するために十分な磁気トルクを生成するために最小限の電圧を必要とします。定格電圧を大幅に下回って動作すると、起動障害 (ファンがベアリングの静止摩擦に打ち勝つのに十分なトルクを発生しない) やファンの停止の可能性が発生する危険があります。 9CRA0412P4K10 データシートで最小動作電圧を確認してください。一般に、SanAce 12V シリーズ ファンは、信頼性の高い動作を実現するために、約 7V 未満で動作させないでください。
