| 起源の場所 | ドイツ |
| ブランド名 | EMB-PAPST |
| 証明 | CE ROHS |
| モデル番号 | 4114N/12時間 |

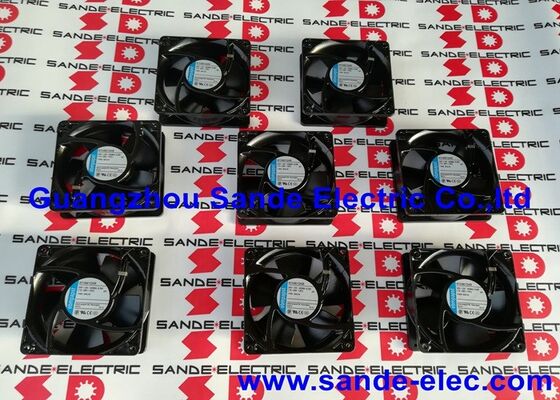

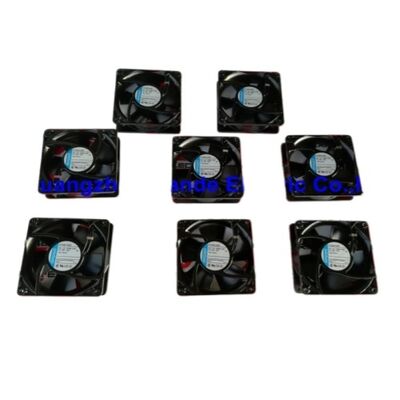

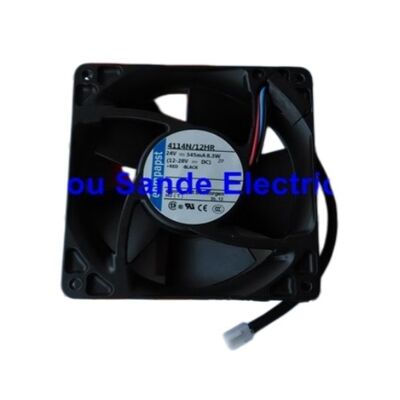

4114N-12HRは 24V DC軸冷却扇風機です 工業用扇風機とモーターを製造する世界有数のメーカーですドイツに本社を置いており,精密な冷却製品で有名です4114N/12HRはEBM-PAPSTの4114Nシリーズから 工業用24V電源機器のための120mm DCファンファミリーです
4000 RPM の 126.3 CFM の空気流は, 4114N-12HR を高性能 120mm のファンにします. 同様の電圧の典型的な 120mm のファンよりもはるかに多くの空気流を供給します.この性能は,工業インバーターの冷却ファンとしての主な用途と一致しています.高いIGBT電源消耗が標準の120mmパネル設置フォーマット内で最大気流を必要とします.
| パラメータ | 価値 |
|---|---|
| サイズ | 120×120×38mm |
| 電圧 | 24V DC |
| 流動 | 345mA |
| パワー | 8.3W |
| スピード | 4000 RPM |
| 空気の流れ | 126.3 CFM |
| ワイヤー | 3 |
| 製造者 | エブム-パプスト |
ebm-papst は,扇風機工学の卓越性で国際的に認められています.
EC (電子変換) モーター技術:ebm-papstは,効率的な電子換算を備えた直流ブラシレスモーターを導入しました.4114N-12HRは,同じアプリケーションのシェードポール交流モーターと比較して,長寿命と高効率のためにDCブラシレスモーター設計を使用しています.
高気流効率:4114N/12HRは8.3Wから126.3CFMを供給し,EBM-PAPSTの空力学的な刃設計と効率的なモーターを反映する空気流量対パワー比率です.標準的な工業用直流扇は,通常80~100CFMを供給する.; 4114N/12HRの126 CFM出力は高性能ユニットとして識別します.
工業用変頻駆動装置:換気扇や直接冷却する扇風機は,24Vの冷却装置を搭載し,扇風機速度モニタリングを適用する VFD/インバーター用24V DC 冷却扇風機を使用する類似の駆動プラットフォーム.
サーボアンプの冷却:サーボ駆動キャビネット用の24V電源冷却扇 ◎ 126 CFMの空気流は,中級サーボアンプのキャビネットのIGBT電源段階から熱を除去します.
産業自動化機器:自動制御装置,電源,および 120mm 24V DCファンと速度モニタリングを必要とする産業用コンピュータのための冷却.
Q1: ebm-papst 4114N-12HR の HR 後尾は何を表すのですか?
ebm-papstの命名システムでは,HR後項は,内蔵ロータロック保護と速度出力 (計時器フィードバック) を備えた特定のバージョンを識別する.標準版ではHRなしでは2本のワイヤー (電源のみ);HRバージョンは速度モニタリング出力を含む3本のワイヤーを有する.HR指定は,速度信号入力による扇風機故障検出を必要とする駆動およびインバーターアプリケーションに必要な.
Q2: 4114N-12HRのファンの速度信号の出力形式は?
第3のワイヤからの速度信号出力は通常,多くのebm-papst構成で1回転あたり2パルス発生するオープンコレクターパルス出力である.インバーターまたはコントローラーは,実際のファンRPMを計算するためにパルス周波数モニタリング正確な出力仕様 (回転毎のパルス,信号電圧,電流能力) は,ebm-papst 4114N/12HRデータシートから確認されています.
Q3: 4114N-12HR は,低速運転用の12V電源と互換性がありますか?
4114N-12HRは 24V DC に指定されています. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures扇風機を24Vの電源以外で使用する前に,最低稼働電圧については,ebm-papstの仕様を参照する必要があります.
Q4: 4114N-12HRがインバーター冷却扇の 適切な交換機であることを どうやって確認できますか?
障害ファンのラベルの仕様と4114N-12HRの仕様を比較してください:電圧 (24V DC),寸法 (120×120×38mm),接続器/ワイヤ数 (3ワイヤ).オリジナルのファンが別のブランドですが,これらのパラメータを共有した場合扇風機故障モニタリングのドライブの場合,第3のワイヤの速度信号の極度とパルス数値がドライブのファンの故障入力仕様と一致することを確認します.
