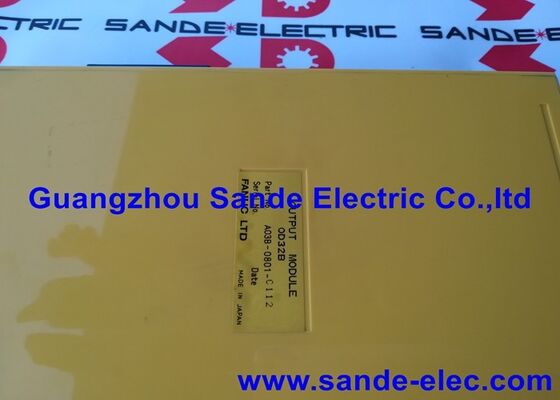

Fanuc出力モジュール A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USED

ファナック A03B-0801-C112 | OD32B 32 ポイント DC デジタル出力モジュール — シリーズ 10 / 11 / 15 CNC PLC / 24 ～ 48V DC

シリーズ 10/11/15 PLC バックプレーン用の 32 チャンネル DC 出力

A03B-0801-C112 は、ファナックのシリーズ 10、11、および 15 CNC システムで使用される PLC バックプレーン用の OD32B モデル デジタル出力モジュールです。 32 の独立した DC 出力チャネルを備え、各チャネルはソレノイド バルブ、リレー コイル、インジケータ ランプ、その他の 24 ～ 48 V DC アクチュエータを 1 点あたり最大 0.25 A で駆動できます。

A03B-0801 I/O システム アーキテクチャでは、OD32B 出力モジュールは、入力モジュール、アナログ モジュール、その他の I/O 機能モジュールとともに PLC I/O ベース ユニットに直接接続されます。モジュールの 32 個の出力は、CNC の PMC (プログラマブル マシン コントローラー) ラダー ロジック プログラムに接続します。 PMC が出力チャネル ON を指令すると、対応する出力トランジスタが作動してフィールド負荷を駆動します。

OD32B の指定は、A03B-0801 シリーズ出力モジュール ファミリ内のモジュール識別子です。隣接するバリエーションは、さまざまな出力数と電圧定格をカバーしています。OD32B の 32 ポイント、24 ～ 48 V DC、0.25 A/ポイントの仕様が、ファミリー内でのその位置を決定します。内部 PCB — A16B-1310-0090 — は、OD32B モジュール ハウジング内に恒久的に組み立てられており、個別の在庫品としては入手できません。

主な仕様

1 点あたり 0.25A — 出力電流と負荷の選択

1 点あたり 0.25A の電流制限は、各出力チャネルで直接駆動できる最大負荷を定義します。標準の 24V DC リレー コイルは通常 20 ～ 100mA を消費しますが、この制限内に十分収まります。電磁弁は小型産業用タイプで 30mA ～ 200mA の範囲にあります。インジケーターランプは 20 ～ 50mA を消費します。チャンネルあたり 0.25A を超える負荷は、モジュール出力から直接駆動するのではなく、介在するリレーを通じて切り替える必要があります。

よくある質問

Q1: A03B-0801-C112 を使用するファナック CNC のどの世代ですか?

OD32B 出力モジュールは、A03B-0801 モジュラー I/O バックプレーン アーキテクチャを使用した FANUC シリーズ 10、11、および 15 CNC システムで確認されています。 Zero C (シリーズ 0-C) I/O システム、i シリーズ I/O リンク システム、または異なる I/O アーキテクチャを使用する他のファナック世代とは互換性がありません。

Q2: A16B-1310-0090 内部 PCB は別売りですか?

A16B-1310-0090 は、A03B-0801-C112 モジュール内に恒久的に組み込まれるコンポーネントです。標準の個別のスペアパーツとしては入手できません。完全な A03B-0801-C112 モジュールが交換ユニットとなります。故障したモジュールのコンポーネントレベルの修理の場合、専門のファナック シリーズ 15 修理サービスがモジュール内の内部ボードを調達または再構築できる場合があります。

Q3: OD32B 出力モジュールの故障を示す症状は何ですか?

PMC コマンドが確認されたにもかかわらずアクティブにならない特定の出力チャネル (CNC の PMC I/O モニター診断画面に表示されます) は、モジュール内の出力トランジスタが故障していることを示しています。隣接する出力のグループが同時に故障した場合、そのグループの共有電源または駆動回路に故障が発生しています。 32 個の出力がすべて機能していない場合は、モジュールの主電源入力またはバックプレーン接続を最初に確認する必要があります。

Q4: A03B-0801-C112 の交換は PMC プログラムに影響しますか?

いいえ。PMC ラダー プログラムは、I/O 出力モジュールではなく、CNC のメイン メモリに保存されます。モジュールを交換すると、新しい出力インターフェイスがインストールされます。 PMC プログラムは変更されません。交換後、マシンを生産に戻す前に、PMC I/O モニタから各出力チャネルをテストして、すべての出力チャネルが正しくアクティブになっていることを確認します。

Q5: A03B-0801-C112 の製造中止後の供給元はどこですか?

FANUC シリーズ 10/11/15 I/O モジュールのアフターマーケットを通じて、FANUC シリーズ 15 CNC スペシャリスト、テスト済みの余剰サプライヤー、および I/O モジュール修理サービスを提供します。モジュール自身のラベルから A03B-0801-C112 (OD32B) を確認します。隣接する A03B-0801 出力バリアントには、異なる I/O 数と電圧クラスが搭載されています。
