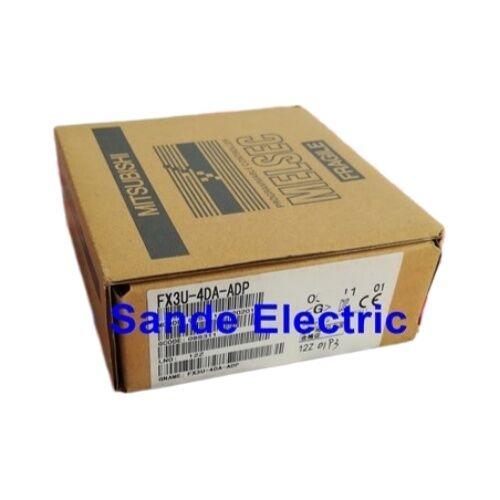

三菱 FX3U-4DA-ADP アナログ出力アダプタモジュール PLC制御システム用

この三菱 FX3U-4DA-ADPは、安定した信号変換、柔軟なチャンネル構成、日々の産業運用における信頼性の高いパフォーマンスを必要とする制御システム向けに設計されたコンパクトなアナログ出力アダプタです。インバータ、バルブ、温度コントローラ、および電圧または電流出力信号に応答するその他のフィールド機器などのデバイスにPLCベースのアナログ制御が必要な自動化プロジェクトに実用的な選択肢となります。4チャンネル設計は、不必要な設置の複雑さを追加することなく複数のアナログ出力を必要とするシステムで特に役立ちます。

主な技術データ

この仕様セットは、制御精度と実用的な統合の間の強力なバランスをこのモジュールに与えています。4つの各チャンネルは、電圧または電流出力用に個別に設定でき、混合信号アプリケーションの簡素化に役立ち、さまざまな自動化要件へのモジュールの適合を容易にします。12ビット変換と細かい出力分解能はスムーズなアナログ制御をサポートし、コンパクトなボディは小型PLCキャビネットのパネルスペースの節約に役立ちます。

柔軟なマルチチャンネルアナログ制御向けに設計

多くの自動化システムでは、アナログ出力モジュールは信号生成以上のことを期待されています。出力の安定性を維持し、制御変更に予測可能に応答し、追加の配線や構成の負担なしにさまざまなフィールドデバイスをサポートする必要があります。このFX3U-4DA-ADPは、コンパクトなアダプタ形式で4つのアナログ出力チャンネルを提供し、各チャンネルを電圧または電流動作用に個別に構成できるため、その役割に適しています。

この柔軟性により、1つのコントローラが同時に複数のタイプの機器を駆動する必要があるシステムで役立ちます。セットアップでは、あるチャンネルで電圧出力を使用し、別のチャンネルで電流出力を使用できます。これは、デバイスごとに制御要件が異なる実際のPLC設置で特に価値があります。システム全体に単一の出力形式を強制するのではなく、このアダプタはより適応性があり効率的な制御設計をサポートします。

コンパクトなフォームファクタと信頼性の高い信号パフォーマンス

制御パネルでは、特にキャビネットサイズを不必要に拡張することなく追加のアナログ制御が必要なプロジェクトでは、スペースが重要です。このFX3U-4DA-ADPは、スリムなボディと軽量モジュールでそのニーズに対応し、密集したPLCシステムへの設置を容易にします。コンパクトな寸法にもかかわらず、産業プロセス制御に必要な信号精度と4つのアナログ出力ポイントを提供します。

そのパフォーマンスプロファイルは、日常の運用条件での信頼性の高いアナログ変換もサポートします。総合精度は、室温付近で±0.5%、0℃～55℃の周囲温度範囲で±1.0%と指定されており、長時間のデューティサイクルで安定した出力動作が重要な生産環境に適しています。短いD/A変換時間も、スキャンベースの運用中に制御システムがアナログ値を迅速に更新するのに役立ちます。

実用的なPLC統合のために構築

このモジュールは、三菱MELSEC-Fファミリーアプリケーション向けに意図されており、複数のFXシリーズPLCプラットフォームと互換性があります。このモジュールは24 V DC電源を使用し、専用の電圧/電流信号端子と電源LEDを備えており、セットアップおよびメンテナンス中の簡単な設置とステータスチェックをサポートします。また、アナログ出力領域、PLC側、および電源側の間で絶縁を使用しており、産業配線環境での信号信頼性の向上に役立ちます。

機械メーカー、パネルインテグレータ、およびメンテナンスチームにとって、この互換性、コンパクトサイズ、およびマルチチャンネルアナログ機能の組み合わせは、より大きなI/Oアーキテクチャに移行することなくPLC制御機能を拡張する際に、このモジュールを実用的な選択肢としています。正確なアナログ出力、効率的なパネルレイアウト、および信頼性の高い長期運用がすべて重要なシステムでうまく機能します。

一般的なアプリケーション

この三菱 FX3U-4DA-ADPは、一般的に以下に適しています。

• PLCベースのアナログ信号出力システム

• インバータおよびドライブ速度参照制御

• バルブおよびアクチュエータ信号制御

• 温度およびプロセス制御システム

• マルチチャンネル産業用自動化パネル

FAQ

Q1: 三菱 FX3U-4DA-ADP はいくつアナログ出力を提供しますか？
A1:このFX3U-4DA-ADPは4つのアナログ出力チャンネルを提供します。これにより、1つのモジュールで単一のPLCセットアップから複数のフィールドデバイスを制御でき、配線の簡素化と追加のアナログハードウェアの必要性の削減に役立ちます。実用的な自動化システムでは、スペースが限られているがマルチポイントアナログ制御が依然として必要な場合に、1つのコンパクトアダプタに4つの出力があることは役立ちます。

Q2: このモジュールはどのような出力信号タイプをサポートしていますか？
A2:このモジュールは0～10 V DC 電圧出力、および4～20 mA DC 電流出力の両方をサポートしています。各チャンネルは個別に構成できるため、同じアダプタで同じ設置で異なる信号タイプをサポートできます。これは、さまざまなデバイスが異なるアナログ標準を必要とする実際の制御システムにとって、はるかに柔軟性が高くなります。

Q3: FX3U-4DA-ADP はどの程度の精度を提供しますか？
A3:このモジュールは、電圧および電流出力範囲の両方について、25℃±5℃で±0.5%の総合精度、および0℃～55℃で±1.0%の総合精度で指定されています。このレベルのパフォーマンスは、繰り返し可能な機械またはプロセス制御に安定したアナログ出力が必要な多くの産業アプリケーションに適しています。日常の使用では、これによりシステムは変化する周囲条件全体でより信頼性の高い出力動作を維持するのに役立ちます。

Q4: このモジュールはコンパクトな制御パネルに適していますか？
A4:はい。このFX3U-4DA-ADPは、幅約17.6 mm、高さ90 mm、奥行き89.5 mmのコンパクトなボディで、重量は約0.1 kgです。そのため、制御パネルのスペースが限られているがアナログ出力機能を追加する必要がある設置に適しています。そのスリムなデザインは、小型PLCベースの自動化システムで魅力的な理由の1つです。

Q5: 三菱 FX3U-4DA-ADP はどのようなアプリケーションに最も適していますか？
A5:このモジュールは、PLCアナログ出力制御、ドライブ参照信号、バルブ制御、プロセスレギュレーション、および電圧または電流出力のいずれかを必要とするマルチチャンネル自動化タスクを含む、多くのアプリケーションに適しています。4つの独立して構成可能なチャンネルを提供するため、設置をコンパクトかつ効率的に保ちながら、1つのPLCが同時に複数のアナログデバイスと通信する必要があるシステムで特にうまく機能します。
