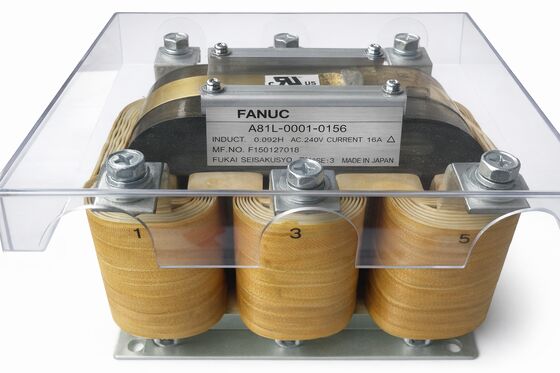

A81L-0001-0156 Fanuc ACサーボモーターリアクター A81L00010156 A8IL-OOOI-OI56

ファナック A81L-0001-0156 | 3相ACラインリアクトル — 62A、0.14mH、264V、CNCドライブ保護

部品番号: A81L-0001-0156

シリーズ: A81L-0001

タイプ: 3相ACラインリアクトル

状態: 新品/中古品/中古品あり

概要

ファナック A81L-0001-0156 は、62A、0.14mHのインダクタンス、264V AC定格の3相ACラインリアクトルで、ファナックCNCサーボおよびスピンドルドライブシステム内での使用を目的として設計されています。これは、入力電源とドライブシステムのAC入力端子の間に設置され、3つのすべての相に同時に直列に接続された制御されたインピーダンスとして機能します。この配置 — 生の電源がデリケートなドライブ電子機器と接触するまさにその場所 — が、キャビネット内でリアクトルがその役割を果たす場所です。より高電流のA81L-0001-0157（110A / 0.07mH）と比較して、A81L-0001-0156は、より低い電流定格とより高いインダクタンス値を持っています。この組み合わせは、その用途を示しています。それは、合計の入力電流が中程度であり、より高いインダクタンスが、より低いインダクタンスの代替品よりも、より徹底的な高調波減衰と突入電流制限を提供する、小規模なファナックドライブ構成を対象としています。

単一のサーボアンプモジュール、コンパクトなスピンドルドライブ、または限定軸構成のマシンでは、62A / 0.14mHの仕様が適切です — これは妥協ではなく、ドライブシステムの電気的要件に意図的に適合させたものです。

主な仕様

パラメータ

値

しかし、インダクタンスが高いほど、定格電流での電圧降下も大きくなります — だからこそ、より大きく、より高電流のリアクトルは、供給するドライブシステムにとって許容範囲内の電圧損失を維持するために、より低いインダクタンス値を使用します。

0.14mHおよび62Aでは、A81L-0001-0156は、この電流クラスにおけるファナックA81Lリアクトルファミリーの中で、比較的高インダクタンス側に位置します。

その結果、比較的強力な高調波抑制と突入電流制限が、それがカバーするドライブ容量に対して得られます — 電源品質が変動する施設、他のデリケートな機器が同じ電源回路を共有している場合、またはより効果的なリアクトルが防止できたかもしれない原因不明のドライブ入力障害の電気的履歴を持つマシンに役立ちます。

264Vの定格電圧は、このリアクトルが国際的な産業用電源電圧 — 特にヨーロッパ、アジア全体で使用されている200〜240VACの範囲、および北米の産業設備で一般的な208V/240Vのシングルキャビネット構成 — 用に設計されていることを確認します。480Vの三相システムには定格されていません。

リアクトルが保護するもの、およびその方法

すべてのファナックサーボアンプおよびスピンドルアンプには、インバーターがモーターを駆動するために使用するDCバス電圧に、入力AC供給を変換する整流器ステージ — 通常はダイオードブリッジ — が含まれています。その整流器ステージは、突入電流、電圧過渡現象、同じ電源上の他の機器からの高調波干渉、および繰り返し電源サイクルの累積熱ストレスなど、電源が提示するあらゆるものに直接さらされます。

A81L-0001-0156は、これらすべてに同時に対応します。電源投入時、その0.14mHのインダクタンスは、ドライブの充電されていないDCバスコンデンサ — 電流の数倍に急増し、各電源サイクルで整流ダイオードにストレスを与える突入電流 — に対する急激な電流要求に抵抗します。

シフトごとに1〜2回電源を入れる生産マシンの耐用年数を通じて、この繰り返し行われる突入電流の緩和は、整流器の寿命に測定可能な違いをもたらします。

動作中、サーボおよびスピンドルドライブのインバータースイッチングは、供給周波数の倍数で高調波電流を生成します — 三相システムでは主に5次および7次高調波です。

これらは電源接続を逆流し、近隣の機器に影響を与えたり、電源保護装置の誤動作を引き起こしたり、配電変圧器の不明な熱問題に寄与したりする可能性があります。リアクトルのインダクタンスは、ソースでこれらの高調波を減衰させ、電源回路で許容レベル内に保ちます。

電圧過渡現象 — 近隣のコンタクタースイッチング、モーター始動、またはユーティリティスイッチングイベントからの高速スパイク — は、ドライブの入力コンデンサに到達する前に、リアクタのインダクタンスによって遅延されます。

コンデンサは依然として過渡エネルギーを感知しますが、それは瞬間的なステップではなく、制御された上昇率で感知するため、コンデンサの絶縁へのストレスが軽減され、耐用年数が延長されます。

ドライブキャビネットへの設置

A81L-0001-0156は、3つの電源相導体に直列に設置され、通常はマシンのサーボ電源セクションのAC入力に設置されます。ほとんどのファナックドライブキャビネット構成では、電源はサーキットブレーカーまたはヒューズブロックを通過し、リアクトルを通過してから、電源モジュール（PSM）またはドライブシステムのメインACバスに直接接続されます。

リアクトルには制御接続はありません — 3つの入力端子と3つの出力端子を持つ純粋なパッシブコンポーネントです。

62Aの定格電流では、リアクトルに供給および出力する導体の断面積は適切にサイズ設定する必要があります。ラインリアクトルに接続する配線が小さすぎると、リアクトル自体とは無関係に終端で局所的な加熱が発生し、絶縁または端子ハードウェアに問題が見られるまで表示されません。

導体のサイズ設定が、軽量負荷条件での定格入力電流だけでなく、62Aの定格に一致していることを確認してください。

取り付け場所は熱管理に重要です。リアクトルの銅巻線と鉄心は、それらを流れる電力の一部を熱として放散します。

換気の良いキャビネットでは、これは中程度の周囲温度で問題なく吸収されます。密閉された、または換気の悪いエンクロージャでは、リアクトル温度の上昇はキャビネット全体の熱負荷に追加され、キャビネットの冷却仕様に考慮されるべきです。

調達と検証

A81L-0001-0156は、ファナックMROおよび中古市場で入手可能です。中古品を評価する際は、終端接続に過熱の兆候 — 変色、絶縁の溶融、または緩んだハードウェア — がないか点検し、3つの巻線終端すべてが損傷しておらず、適切にトルク締めされていることを確認してください。

各巻線間および巻線とアース間の単純な抵抗チェックは、基本的な絶縁の完全性を確認します。

リアクトルのインダクタンスは、設置前に値を確認する必要がある場合はLCRメーターで検証できますが、目に見える損傷履歴のないユニットではこれはほとんど必要ありません。

交換品を注文する際は、特に0156のサフィックスを確認してください。

A81L-0001シリーズは、異なるインダクタンスと電流値を持つ複数のリアクトル定格をカバーしています — 同じシリーズの他のサフィックスは、物理的に類似していても同等ではありません。62A / 0.14mH / 264Vの仕様は0156に固有です。

FAQ

Q1: A81L-0001-0156とA81L-0001-0157の違いは何ですか？

0157は110A、0.14mHのインダクタンスで定格されています — より高電流、より低インダクタンス — より大きな合計入力電流を持つ大規模なファナックドライブシステムに適しています。0156は62A、0.14mHで定格されています — 同じインダクタンス、より低い電流容量 — 小規模なドライブ構成に適合します。

0156用に設計されたシステムで0157を使用すると、十分な電流容量が得られますが、インダクタンスは同じなので、高調波および突入電流の性能は変わりません。

0157が指定されている場所で0156を使用すると、リアクトル巻線に持続的な過電流が発生するリスクがあります。常に電流定格をドライブシステムの実際の入力電流に合わせる必要があります。

Q2: A81L-0001-0156は480V三相電源と互換性がありますか？

いいえ。264V ACの電圧定格は、このリアクトルが200〜240VACの三相電源用に設計されていることを確認します。これは、ファナック200Vクラスのサーボおよびスピンドルドライブシステムで使用される標準的な電源電圧をカバーします。ファナック400Vクラスのドライブシステムには、その電圧クラスで定格されたリアクトルが必要です。

264V定格のリアクトルを480V電源に設置することは、絶縁リスクおよび安全上の危険です — リアクトルの電圧クラスは電源電圧と一致する必要があります。

Q3: 0.14mHのインダクタンスは一般的なラインリアクトルと比較してどうですか？また、インダクタンスが高いほど常に良いのですか？

0.14mHは、62A三相リアクトルとしては中程度から高めの範囲です。インダクタンスが高いほど高調波減衰が良好になり、突入電流制限が強くなりますが、定格電流でのリアクトル全体の電圧降下も大きくなります — これは、負荷時にドライブのDCバスで利用可能な電圧を低下させます。

ファナックは、保護効果と許容可能な電圧降下のバランスをとるインダクタンス値を、各ドライブシステム構成に対して指定しています。指定値よりも大幅に高いインダクタンス値を使用すると、ピーク電流要求時にドライブ入力で低電圧状態が発生するリスクがあります。

Q4: ファナックドライブシステムはラインリアクトルなしで動作できますか？

ドライブはリアクトルなしで機能しますが、それが提供する入力保護は失われます。各電源投入サイクルで、整流ダイオードに無制限の突入電流が供給されます。高調波電流が高振幅で電源に流れます。電圧過渡現象は減衰なしでドライブ入力に到達します。

実際の影響はゆっくりと蓄積します — コンデンサの経年劣化が加速し、整流器のストレスが増加し、ドライブは入力関連の障害に対してより脆弱になります。生産で長年稼働することが期待されるマシンでは、キャビネットのコストや複雑さを削減するためにこの保護を削除することは、悪いトレードオフです。

Q5: リアクトルはメンテナンスが必要ですか？

定期的なメンテナンス要件は最小限です。リアクトルには可動部品がなく、潤滑、調整、校正は必要ありません。端子接続の緩みや過熱の兆候がないか定期的に点検することは価値があります — 定格電流レベルでの緩んだ、または腐食した端子は、リアクトルの巻線仕様では考慮されていない局所的な熱を発生させます。

定期的なキャビネットメンテナンス中に巻線抵抗をチェックすることで、絶縁の完全性を確認できます。それ以外では、リアクトルの耐用年数は、固有の摩耗メカニズムではなく、設置環境の品質によって決まります。
