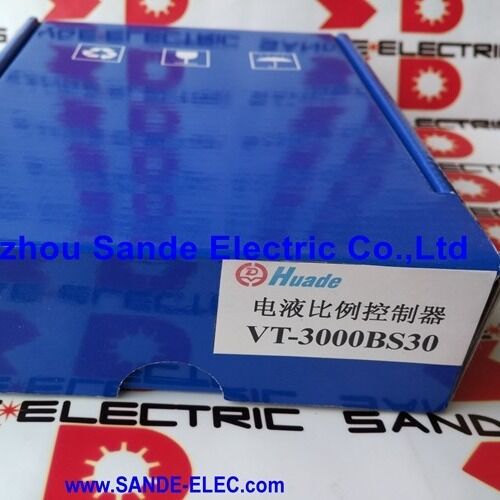

EH 電動水力比例制御器 VT-3000BS30 VT3000BS30 VT-3OOOBS3O

Huade VT-3000BS30 | アナログ比例弁アンプカード — 24VDC、32ピンユーロカード、シリーズ30、PWM出力、Huade WRZ方向弁およびDBEP6/3DREP6圧力弁用

概要

Huade VT-3000BS30は、中国有数の国有油圧機器メーカーである北京華德油圧工業集団が製造するプラグインアナログ比例弁アンプカードです。同社の製品ポートフォリオは、比例弁、油圧ポンプ、モーター、制御電子機器を網羅しています。VT-3000BS30は、外部制御システム（PLC、CNC、またはプロセスコントローラー）と華徳のWRZタイプ比例方向弁およびDBEP6/3DREP6比例圧力弁との間の信号調整および電力増幅インターフェースです。

北京華徳の製品開発は、国際的に認められた比例弁規格との技術的整合性を維持しています。

VT-3000アンプシリーズは、確立されたRexroth VT-3000規格と機能アーキテクチャおよび命名規則を共有しており、これは、WRZタイプ比例油圧回路を使用するより広範な機械市場との互換性を確保するために、実績のある設計原則を採用するという華徳のエンジニアリング方法論を反映しています。

実際には、VT-3000BS30は、華徳自身の比例弁範囲だけでなく、Rexroth WRZ方向弁（コンポーネントシリーズ6Xまで）およびDBEP6/3DREP6圧力弁とも完全に互換性があります。これは、両方の製品ファミリーを扱う保守チームやOEMにとって実用的な利点です。

比例油圧回路では、アンプカードが比例制御を可能にするコンポーネントです。

比例ソレノイドコイルは、弁スプールを比例的に位置決めするのに十分な力を発揮するために、数百ミリアンペアの範囲の電流を必要とします。

対照的に、PLCまたはコントローラーの出力は、通常、わずか0〜10Vまたは±10Vのアナログ信号しか提供しません。これは、ソレノイドを直接駆動するには全く十分な電流ではありません。

VT-3000BS30は、弱い制御信号を受信し、ランプおよびステップ機能回路を介してそれを処理し、2つのPWM出力ステージを介してソレノイドコイルに正しく整形され、精密に調整された電流を供給します。

華徳のVT-3000BS30は、中国の産業機械（冶金機器、工作機械、プレスライン、鉱業機械、エンジニアリング機器、および華徳の比例弁範囲が指定されている産業全体の油圧ユニット）に広く使用されています。

華徳の強力な国内市場での地位と、冶金、防衛、重工業における中国の国有企業への長年の供給実績を考慮すると、VT-3000BS30は、中国全土および中国製油圧機器が展開されている市場で、華徳装備の油圧システムを実行する施設向けの標準的な保守部品となっています。

主な仕様

パラメータ

北京華徳油圧工業集団は、中国の独立した油圧技術能力開発の一環として設立され、同国最大の専用油圧機器メーカーの1つに成長しました。その主要製品ラインである油圧制御弁（方向弁、圧力弁、流量弁）、アキシャルピストンポンプおよびモーター、比例制御電子機器は、産業用油圧システムの要件をすべて網羅しています。華徳の製品は、中国全土および国際的に、冶金、工作機械、軍事/防衛機器、造船、化学処理、航空宇宙、エンジニアリング機械、建設機器で使用されています。

VT-3000アンプシリーズは、華徳の比例弁制御電子機器ポートフォリオに属し、同社のWRZ比例方向弁ファミリーと直接組み合わせて使用するように設計されています。

VT-3000BS30は、特に大型のWRZ弁サイズ（4WRZ10、4WRZ16、4WRE25、4WRZ32）に対応しており、これらはパイロット操作式の3位置4方比例方向弁で、制御電子機器は電気的位置フィードバックなしで双方向のスプール位置決めのために2つのソレノイドコイルを駆動する必要があります。

VT-3000BS30が比例弁を制御する方法

比例弁のスプール位置は、2つのソレノイドコイルからの正味磁力によって決定されます。コイルAはスプールを一方向に駆動し、コイルBはもう一方に駆動します。平衡状態（ゼロコマンド）では、両方のコイルは最小電流（ディザのみ）であり、スプールはバネ力で中央に位置します。正のコマンドは、コマンドの大きさに比例した電流にコイルAをアクティブにし、負のコマンドはコイルBをアクティブにします。

VT-3000BS30は、いくつかのステージでこの変換を実行します。入力コマンド信号（PLCのアナログ出力、オペレーターのポテンショメータ、またはプリセット参照から）はサマータに入力され、そこでアクティブなプリセットコマンド値（R1〜R4から）と結合されます。次に、ランプジェネレーターは、サマード信号のステップ変化を平滑化し、急激な入力ジャンプを設定されたレートの漸進的なランプに変換します。ステップ機能ジェネレーターは、コマンドがアクティブになった瞬間に短い電流ブーストを追加し、弁スプールの静止摩擦を克服して、遅延のない即時的でクリーンな動きを保証します。

結果として処理された信号は、160〜180 HzのPWMスイッチングを介して各ソレノイドコイルを駆動する2つの電流出力ステージに供給されます。

高周波スイッチング電流リップル（ディザ）は、スプールを連続的なマイクロモーションに保ち、どの位置にも固着するのを防ぎ、弁の全移動範囲にわたってスムーズで再現性のある位置決めを保証します。

4つのコマンド値とリレー選択

VT-3000BS30の機械統合における最も実用的な機能の1つは、4つのプリセットコマンド値アーキテクチャです。ポテンショメータR1〜R4はそれぞれ独立したコマンド値を定義します。これは、定義された機械状態に対応する特定のスプール位置、流量、または圧力レベルです。機械のPLCは、対応するリレー接点（K1〜K4）を閉じることで、これら4つのプリセット値の間で選択します。

フロントパネルのLEDインジケータH1〜H4は、現在アクティブなコマンド値を確認します。

このアーキテクチャは、離散的な動作モードを持つ機械に特に適しています。例えば、急接近、プレス力、保持圧力、および後退の間を遷移するプレス機械、定義されたクランプおよびアンクランプ位置を持つ工作機械油圧クランプシステム、または明確な低速および高速トラバース速度を持つ材料処理装置などです。

これらのアプリケーションでは、4つのプリセットコマンド値により、真の可変アナログ参照信号の必要性がなくなります。PLCは単に接点出力で適切なプリセットを選択します。

リレーK5はランプバイパス入力を提供します。K5が閉じると、ランプジェネレーターが無効になり、コマンド変更は即時の出力遷移を生成します。

これは、既にランプされた動作状態間で迅速な弁応答が必要な場合に使用されます。例えば、緊急停止など、漸進的な減速よりも即時の弁応答が重要でない場合です。

設置、配線、および操作上の注意

VT-3000BS30は、標準的なユーロカードホルダー（Huade VT 3002-2X/32シングルカードホルダーまたは同等品）にマウントされます。32ピンDIN 41612コネクタが、すべての信号および電源接続を提供します。信頼性の高い操作のための基本的な設置規則：

挿入/取り外し前の電源オフ。

電源が供給されている状態では、カードをカードホルダーに挿入したり取り外したりしてはなりません。ソレノイドコイルのインダクタンスは、出力が突然中断されたときに逆起電力スパイクを生成します。出力がホットスワップ中に通電されている場合、カードの出力トランジスタを損傷するのに十分です。

信号および電源ケーブルの分離。

コマンド入力信号ケーブル（通常はPLCからの0〜10Vまたは±10V）は、ソレノイド電源配線から別々に配線する必要があります。信号ケーブルとソレノイドケーブルを同じコンジットで配線すると、ソレノイドスイッチング電流からの干渉がコマンド信号経路に導入され、不安定または振動する弁の動作を引き起こします。

K1〜K4用の金接点リレー。

コマンド値を選択するリレー接点は、ミリアンペアレベルの信号電流を切り替えます。標準的な銀接点リレーは、これらの低電流で時間の経過とともに接点抵抗が発生します。金メッキ接点は、一貫したほぼゼロの接点抵抗を維持し、システムの使用寿命全体にわたって信頼性の高いコマンド値選択を保証します。

スローブローヒューズのみ。

5×20mm、2.5Aヒューズはスローブロータイプである必要があります。同じ定格電流のファストブローヒューズは、ソレノイドが最初に通電されたときの突入電流でトリップし、誤った中断を引き起こします。常に指定されたタイプと交換してください。FAQ

Q1: VT-3000BS30は華徳製品ですが、Rexrothのクロスリファレンスでリストされていることもあります。Rexroth VT-3000アンプカードを直接置き換えることはできますか？

弁の互換性については、はい。

VT-3000BS30は、Rexroth WRZ比例方向弁（シリーズ6Xまで）およびRexroth DBEP6/3DREP6圧力弁を、Rexroth VT-3000カードと同じ機能結果で駆動できます。これは、ソレノイドの電気インターフェースと動作原理が同じであるためです。

カードホルダーと回路インターフェースについては、32ピンユーロカードフォーマットとピン割り当ては同じ規格に従っており、ほとんどの設置で物理的な交換が容易です。華徳VT-3000BS30ユニットは、元の弁のブランドに関係なく、既存の機械のVT-3000カードの交換部品として広く使用されており、この慣行は中国の産業保守市場で確立されています。

Q2: カードは5秒のランプ時間で出荷されます。より高速な機械サイクルに合わせて調整するにはどうすればよいですか？

PCB上のジャンパーJ5とJ6は、ランプ時間を2つの工場出荷時選択可能な値（通常は1秒と5秒）の間で切り替えます。ジャンパー設定を変更する際は、必ず電源を切り、カードをホルダーから取り外してください。

一部のバリアントは、指定されたカードピンに接続された外部時間ポテンショメータをサポートしており、0.03秒から5秒の間で連続的に調整可能なランプ時間を提供します。BS30バリアントの正確なジャンパーおよびピン構成については、華徳のVT-3000技術文書を参照してください。

より高速なランプ時間は、油圧アクチュエータの加速と減速をシャープにし、圧力ピークを増加させる可能性があることに注意してください。油圧回路の安全弁と配管サイズが、圧力上昇率の増加に対応できることを確認してください。

Q3: H1〜H4 LEDは何を示し、障害診断にどのように使用すべきですか？

LED H1〜H4は、K1〜K4リレー入力によって現在選択されている4つのコマンド値（R1〜R4）のいずれかを示します。通常の操作中、一度に1つのLEDのみが点灯し、アクティブな機械状態に対応します。

LEDが点灯しない場合、コマンド値は選択されておらず、出力はゼロ（スプール中央、フローなし）です。

複数のLEDが同時に点灯する場合、複数のリレー接点が閉じられており、対応するコマンド値が加算されます。これは通常意図されておらず、誤った弁位置を生成します。

点灯する障害アラームLED（H1〜H4とは別）は、カードが内部障害状態を検出したことを示し、出力が無効になっています。

Q4: カードにはステップ機能ジェネレーターが含まれています。どのような状況で調整または無効にすべきですか？

ステップ機能ジェネレーターは、コマンド値が最初に選択されたときに短い電流オーバーシュートを提供し、弁スプールが静止摩擦を克服してデッドゾーンをクリーンに移動するのを助けます。ほとんどの標準的なアプリケーションでは、工場出荷時の設定を調整する必要はありません。

機械が弁コマンドが適用された瞬間に短い圧力スパイクまたは速度オーバーシュートを示す場合（ステップ機能が攻撃的すぎることを示唆）、ステップ振幅を減らすことができます。

機械がコマンド遷移で遅延またはデッドゾーンを示す場合（ステップ機能が不十分であることを示唆）、振幅を増やすことができます。

油圧回路が、非常に低圧の精密回路など、過渡的な電流オーバーシュートに特に敏感な場合にのみ、ステップ機能を無効にしてください。

Q5: 華徳のVT-3000BS30は華徳のWRZ弁に使用されますが、華徳VT-3000ファミリーのVT-3013BS30およびVT-3014BS30とはアプリケーションでどのように異なりますか？

華徳のVT-3000アンプ範囲内では、異なるサフィックスバリアントが製品ライン内の異なる弁タイプに対応します。

VT-3000BS30は、大型のパイロット操作式WRZ比例方向弁（4WRZ10〜4WRZ32）およびDBEP6/3DREP6圧力弁用に設計されています。

VT-3013BS30およびVT-3014BS30は、直接操作式4WRA6および4WRA10比例方向弁用に構成されています。これらは、パイロット操作式WRZ範囲とは異なるソレノイド電流要件と動的特性を持つ、小型の直接駆動弁です。

置換する前に、常に弁タイプとそのソレノイド仕様をアンプバリアントと比較して確認してください。特定の弁タイプに対して間違ったVT-3000バリアントを使用すると、不適切な電流レベルと、不安定または応答性の低い弁の動作につながる可能性があります。
