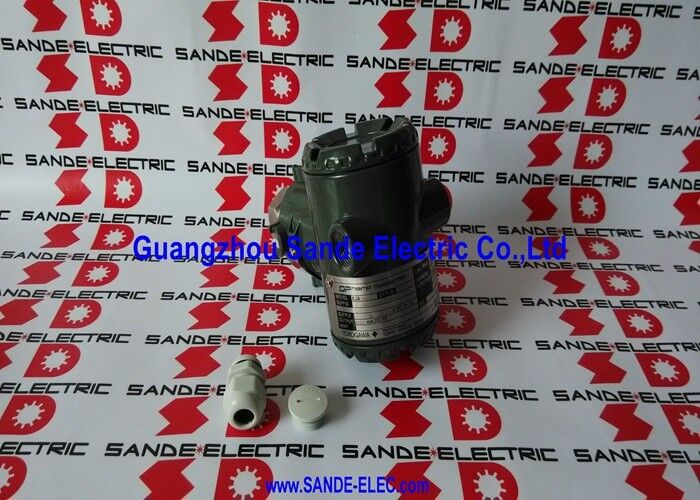

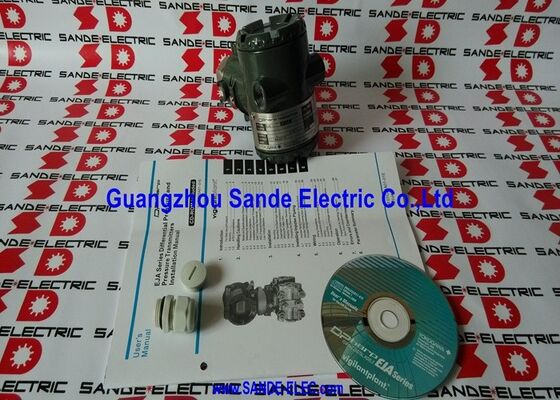

ヨーコガワNSPP EJA530A-EAS4N-00DNFU1 EJA530AEAS4N00DNFU1

ヨコガワ EJA530A-EAS4N-00DNFU1 ◎ 線形計圧伝達器 ◎ DPharpセンサー,0.510 MPa カプセル,BRAIN/HART,420mA,鋳型アルミニウムハウジング,1/2NPT

概要

について横川 EJA530A-EAS4N-00DNFU1横川のEJA-Aシリーズの直線マウント計圧伝達器で,Eレンジ測定カプセルが0.5〜10MPa (72.5〜1,450psi) をカバーしている.

横川社のDPharpシリコン共鳴センサー技術を適用し,上乗したBRAINまたはHARTデジタル通信で420mADC出力を提供し,基準精度は±0である.065%の校正範囲で,EJA-Aシリーズは要求の高いプロセス測定環境で知られています.

"NSPP"という名称は,新しい余剰/プロジェクト・プル供給条件を確認します.通常は完全な構成能力とオリジナルの工場設定を持ちます.

この供給条件は,プロジェクトが超えられ,工場の範囲が変化し,代替装置は,オリジナルのパッケージで完全に指定された装置の過剰ストックを残します..

EJA530Aの核心は,振動構造の共鳴周波数を変化させることで施された圧力に反応する単結晶のシリコン要素であるDPharp共鳴センサーである.周波数はセンサーの主要な出力だからです周波数はアナログからデジタルへの変換装置なしで数値で数えることができるため,DPharp送信機は,アナログセンサー要素が導入する変換エラーと漂流を回避する.

センサーは直接デジタル信号を生成し,送信機が処理し,同時に4~20mAループ出力とデジタル通信チャンネルに変換する.

基本規格

DPharpセンサー技術 周波数ベースのセンサーが重要な理由

ヨコガワは1990年代初頭,圧力測定に根本的に異なるアプローチとしてDPharpセンサーを導入した.

Conventional pressure transmitters use a capacitive or piezo-resistive sensing element that produces an analogue voltage or current proportional to applied pressure — a signal that requires analogue-to-digital conversion before the transmitter's electronics can process it.

変換の各段階には 小さい誤りがあります 偏移漂流 増幅漂流 騒音吸収温度と時間によって補償しなければならない.

DPharpはこの鎖のほとんどを取り除く モノクリスタルシリコンセンサーの共鳴周波数は 施された圧力に比例して変化します振動器の出力から数値で数値で数値化され,アナログの中間段階はありません..

結果的な測定は,本質的により線形であり,より安定しており,競合するアナログアプローチよりも温度変動に敏感ではない.

モノクリスタルシリコン材料のヒステレシスの欠如は,さらに実用的な利点である.センサーが同じ圧力で同じ出力に戻る 圧力が上昇するか低下するかに関わらず変形可能なアナログセンサーでは必ずしも保証されません.

EJA530Aでは,このDPharpコアは, ±0.065%の基準精度と ±0を提供します.精度の高い圧力測定が質に直接影響を与えるプロセスラインに適しているため,年間1%の URL 安定性安全性や エネルギー消費

E カプセル ¥0.5〜10 MPa,高気圧クラス

Eレンジの測定カプセルは,0.5〜10 MPaの計圧範囲をカバーします.石油・ガスパイプラインで最も一般的な中高圧プロセスのアプリケーションに対応しています蒸気発電と流通,高圧化学反応器,水力システムの監視.

Eカプセルの0.5~10 MPa範囲内では,ユーザはBRAIN端末またはHARTハンドヘルド通信器を介して稼働時に校正されたスパンを設定します.

トランスミーターは,最小校正範囲0からどこでも範囲を広げることができます.5 MPa から 最大 10 MPa 〜 同じ器具内の実際のプロセス動作圧力の幅広い範囲で柔軟性を提供するターンダウン比.

25 MPa の最大作業圧力 (MWP) は,測定範囲を超えた高圧耐性を有します.センサーの損傷なく,カプセルとプロセスの接続を圧力ピークから保護する.

The process connection material — SUS316L stainless steel for the connector body and wetted internals — is appropriate for the majority of non-corrosive to mildly corrosive services encountered in general process plant applications.

耐腐食性が高いサービスでは,EJA530Aシリーズの他のバリエーションでHastelloy C-276の濡れた部品が提供されています.

4×20mAとBRAIN/HART 双チャンネル通信

EJA530A-EAS4N-00DNFU1は,標準の420mA DC アナログ信号を出力し,計測されたスパン全体で測定された計測圧を表します.同時に, digital communication data is superimposed on the same two-wire loop using either Yokogawa's BRAIN protocol (compatible with the BT200 BRAIN terminal) or the HART protocol (compatible with HART handhelds and any HART-capable host system).

BRAINプロトコルは,HART標準と並行して開発された横川の独占デジタルフィールドバス実装である.そして,FeldMateの設定ソフトウェアを含む横川の機器管理インフラストラクチャ全体でサポートされています.

HART互換性により,第三者の資産管理システム,制御システム HART マルチプレクサーとの互換性が確保されます.サイト機器エンジニアが持ち歩く可能性が高い.

デジタルチャネルを通して 操作者は遠隔で 送信機のゼロとスパンを設定し エンジニアリングユニットとダミングを設定できますカプセルの内蔵温度測定からプロセス温度を読み取ります診断データを取得し,操作から装置を取り外さずに校正を行う.

デジタルチャネルは,ホストシステムまたは資産管理ソフトウェアが予測保守目的でログインできる自己診断状態情報も搭載しています.

ハウジング,インジケーター,フィールド構成

鋳型アルミニウム増幅器のハウジングは,プロセスプラント環境におけるフィールドマウント機器が要求するIP67 (NEMA 4X相当) 環境保護を提供します.

ローカル・インスタレーション・コードが要求するように,電源/信号と電源連帯を分離したワイヤリング路由を許可する2本の電管1/2NPTの電源入口単一の管の接続が十分である場合,選択的に1つの入口が密封されている.

The digital LCD indicator — with push-button range setting capability directly on the instrument — allows local zero and span adjustment and range configuration without connecting a BRAIN terminal or HART communicator設定可能なエンジニアリングユニットで測定された圧力値,範囲の割合,アラーム状態コードを表示します.

この装置内配置機能により,稼働時間を短縮し,携帯通信機が利用できない場合のフィールド校正検査を簡素化します.

送信機のホイスのカバーは,90°ずつ回転できる. allowing the indicator and terminal block to face the preferred direction after the instrument is mounted on the process connection — a practical installation benefit when mounting orientation is constrained by the adjacent pipework,構造,またはアクセス要件

アプリケーションとプロセス互換性

EJA530Aの0.5~10 MPaの計圧測定範囲とSUS316Lの濡れた部品により,幅広い産業プロセス測定点で適用できる.

石油・ガス生産・輸送において,井戸頭圧力監視,パイプライン圧力制御,分離器圧力測定,電力システム監視などに役立つ.

精製および石油化学プロセスでは,316Lステンレス鋼の濡れた部品と互換性のある流れでプロセスライン圧力の測定を処理します.蒸気発電・配送システムでは,カプセルの温度・圧力制限内での蒸気ヘッダー圧力モニタリングとボイラー給水圧測定のためにEJA530Aを使用する.高圧水力および気力公用システム,水注入システム,圧縮ガス配送は,共通のアプリケーションベースを完成させる.

90ms の応答時間が EJA530A を,ループ応答速度が重要な圧力制御ループアプリケーションに適している.超高速応答が高利益制御ループに導入する過剰リスクなし.

よくある質問

Q1: "E"のカプセルコードは何を意味し,正確な圧力範囲は?

EJA530AのE測定スパンカプスルは,最小0.5MPaから最大10MPa (72.5から1,450psi) の校正スパン範囲をカバーする.最大作業圧 (MWP) 損傷を受けずにキャプセルが耐えられる最大静的圧 25 MPa.

計器は,工場または現場で,0.5~10 MPa範囲内の任意の特定のスパンに校正される.

0.5 MPa カプセル以下では,D カプセル (0.1 〜 2 MPa) は,低気圧アプリケーションをカバーし,E カプセル以上では,EJA530Aには標準的な高範囲カプセルはありません 10 MPa以上のアプリケーションでは,高範囲EJA530Aのバリエーションが必要です.

Q2: EJA530Aの BRAIN と HART 通信の違いは何ですか?

両方のプロトコルは,同じ420mAの2ワイヤルループに デジタル信号を重ねて,同じ構成と診断データを 持ち込みます.BRAINは横川の独占プロトコルです.横川のBT200BRAIN端末とFieldMateソフトウェアと互換性がある 横川DCSまたは既存の横川校正インフラストラクチャの施設で広く使用されているHARTはオープンな業界標準であり,メーカーに関係なく,HART対応のハンドヘルド通信機やホストシステムと互換性があります.

両方とも,リモートゼロ/スパン調整,エンジニアリングユニットの構成,ダムリング設定,診断表示,アナログループの出力を中断することなくパラメータログング.

Q3:EJA530A-EAS4N-00DNFU1は,現場で異なる校正スパンのために再構成できますか?

Eカプセルの0.5~10MPa範囲内の任意の値に設定できます横川のFieldMateの設定ソフトウェア.

エンジニアリングユニット,ダミングタイム常数,出力方向 (直接または逆作用),デジタル表示形式,低切断モードはすべて構成可能なパラメータです.

デジタルインジケーターのプッシュボタンによるローカルゼロとスパン調整は,通信器なしで基本的なレンジングタスクにも利用できます.このフィールド再構成機能は,単一の計器が工場に戻らずに使用期間中に複数の測定点をカバーすることを意味します..

Q4: DPharp は何で,なぜ横川は従来の容量感知装置の代わりにそれを使用するのか?

DPharpは,単結晶のシリコン共鳴センサーに基づいた 横川社の独占圧力センサー技術です. 施された圧力により,シリコン振動要素の共鳴周波数が変化します.振動器から直接数値で数値化されます. デジタル変換のステップは不要です..

これは,容量感知要素がアナログ信号チェーンを通じて導入する変換エラー,温度漂移,ヒステレシスを回避する.

結果は,よりよい線性,より少ない温度効果,そしてヒステレシスがない. センサーは圧力変化の方向に関係なく,同じ圧力で同じ出力に戻ります. ±0.065%の基準精度と ±0EJA530Aの% URL/年安定性は DPharpセンサーの特性による直接的な結果である.

Q5: EJA530Aにはどの保守間隔が必要で,長期安定性仕様は実際に何を意味するのか?

年間安定度規格の ±0.1% URL は,送信機の校正漂移は,再校正なしで,通常の運用条件下で,使用年ごとにその帯域内に保たれていることを意味します.

Many plants use this specification to extend calibration intervals beyond the traditional annual cycle — in applications where the process conditions are stable and the measurement is not safety-criticalこの安定度レベルでは2〜4年の校正間隔が可能で,所有総コストが低下します.

センサーとアンプの状態を継続的に監視し デジタル通信チャネルと指示装置のアラームディスプレイで ハードウェアの故障を検知します測定品質に影響を与える劣化が予定された校正検査の間には検出できる.
