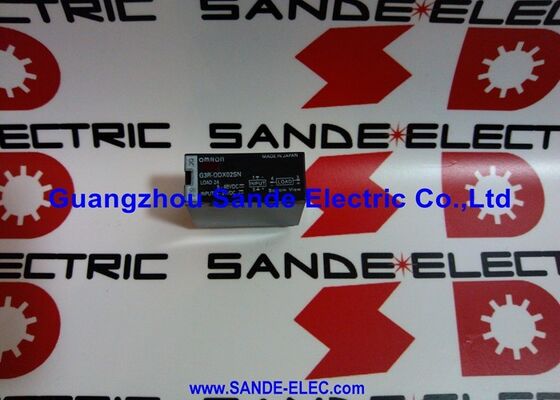

G3R-ODX02SN は、オムロンの G3R-I/O シリーズの製品です。ソリッド ステート リレーは、I/O インターフェイスの役割のために特別に設計されており、中間リレーや信号アンプを使用せずにセンサー出力信号から直接 DC 負荷を切り替えます。制御入力は、標準的なセンサー出力電圧範囲全体で 5 ～ 24V DC を受け入れます。 PNP 近接センサー出力、PLC トランジスタ出力、またはマイクロコントローラー GPIO はすべて、ネイティブ信号電圧で G3R-ODX02SN 制御入力に直接接続されます。
負荷出力は最大 2A で 4 ～ 60V DC に切り替わります。これは、単一リレー タイプからの 5V ロジック負荷、12V DC アクチュエータ、24V DC ソレノイド、および 48V DC 産業用負荷の全範囲をカバーします。ランダムターンオンモード - 非ゼロクロス - は、電流のゼロクロスを待たずに、制御入力のアクティブ化時に直ちに負荷を切り替えます。 DC 負荷の場合、ゼロクロス スイッチングは適用できません (DC には AC ゼロクロスがありません)。そのため、ランダム スイッチングが正しい動作モードです。
| パラメータ | 価値 |
|---|---|
| 負荷電圧 | DC4～60V |
| 負荷電流 | 0.01～2A |
| サージ耐性 | 10msで8A |
| 制御入力 | 5 ～ 24V DC (公称) / 4 ～ 24V DC (動作時) |
| ターンオンしきい値 | DC4V以上 |
| ターンオフしきい値 | 1V DC最大 |
| 分離 | フォトカプラ、4,000VI/O 誘電体 |
| インジケータ | LED（動作） |
| 取り付け | 5ピンプラグインソケット |
| 身幅 | 13mm |
| ピン配置 | G2R-1-S互換 |
| 振動 | 10～55Hz、変位0.75mm |
| ショック | 1,000m/s² |
| 規格 | UL / CSA |
入力回路と出力回路間のフォトカプラ絶縁により、VDE 0884 カプラ要件に準拠した 4,000V の絶縁耐力が実現します。この絶縁レベルは、制御入力と負荷出力が大幅に異なる基準電位で動作する回路への接続をサポートし、負荷側から制御回路に到達する過渡現象に対する保護を提供します。
G3R-ODX02SN は、オムロンの G2R-1-S パワー リレーと同じ 5 ピン プラグイン ソケットの設置面積を使用します。すでに G2R-1-S ソケット (P2RF-05、P2RFZ-05、または P2RF-05-PU プッシュイン) を使用しているパネルは、G3R-ODX02SN を直接受け入れます。この互換性により、再配線することなく、既存のパネル レイアウトで機械的接点スイッチングをソリッドステート スイッチングで置き換えることができます。 G70A I/O 端子台は、G3R-I/O モジュールも直接受け入れます。
Q1: G3R-ODX02SNとG3R-OD201SNの違いは何ですか?
どちらも DC 出力 G3R-I/O ソリッド ステート リレーで、同じ 5 ～ 24VDC 制御入力と 2A 負荷電流を備えています。 G3R-ODX02SN は 4 ～ 60V DC 負荷電圧を処理します。 G3R-OD201SN は 40 ～ 200V DC 負荷電圧を 1.5A で処理します。負荷供給電圧に基づいて選択します。5V/12V/24V/48V DC 負荷の場合は ODX02SN、48 ～ 200V DC 負荷の場合は OD201SN です。
Q2: G3R-ODX02SN の LED インジケーターは何を示していますか?
制御入力がアクティブになると LED が点灯します。つまり、リレーがオン状態になり、負荷への電流が切り替わります。この視覚的なインジケータは、試験装置なしでリレーの作動を確認するため、試運転や故障診断時に役立ちます。負荷電流が流れていないときに LED が点灯する場合は、リレーがオンに指令されているが、負荷回路が開いていることを示します。
Q3: G3R-ODX02SNはPLCのトランジスタ出力に直接使用できますか?
はい。 DC24V の PLC NPN または PNP トランジスタ出力は、制御入力に直接接続されます。入力の定格は DC 5 ～ 24V で、標準 PLC トランジスタ出力の範囲内の小さな電流を消費します。 5 ～ 24V DC の制御電圧範囲内では電流制限抵抗は必要ありません。
Q4: リレーがオフしない（負荷がオンのまま）の原因は何ですか?
一般的な原因: 駆動デバイスからのトランジスタのリークによる制御入力電圧が 1V DC を超えている (制御入力にプルダウン抵抗を追加)。制御ケーブルと負荷ケーブルが同じ導管を共有している場合 (制御ケーブルと負荷ケーブルが別個にある場合)、ケーブル束内の隣接する導体から誘導される電圧。 SSR の内部障害 (通常は持続的な過負荷または過剰なサージ電流による) によっても、出力が永久に導通する可能性があります。
Q5: G3R-ODX02SNが耐えられる最大突入電流はどれくらいですか?
リレーは 10ms のサージ電流に対して 8A に耐えます。これにより、容量性および小さな誘導性 DC 負荷からの突入電流がカバーされます。突入電流が大きい負荷 (大型 DC モーター、大型コンデンサバンク) の場合は、この定格に対してピーク突入電流と持続時間を確認してください。定格限界で突入現象が繰り返されると、出力スイッチング素子に蓄積される熱ストレスにより SSR の寿命が短くなります。
