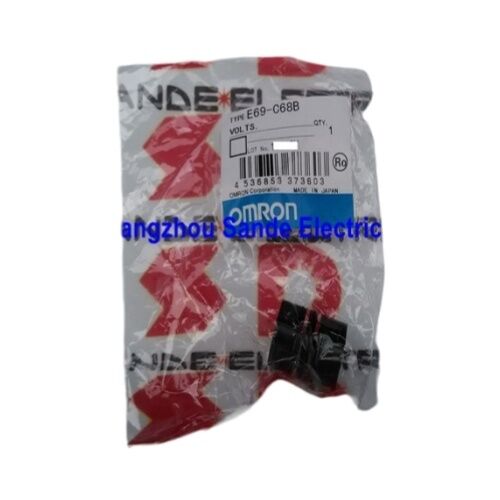

オムロン E69-C68B 回転エンコーダ用のシャフトカップリング 6 mm から 8 mm 異なる端直径設計

部品番号:E69-C68B

製造者:オムロン

シリーズ:E69

タイプ:シャフト結合 異なる端直径

退屈さ6 mm × 8 mm

材料:ガラスの強化PBT+銅のボッシング

準拠性RoHS

シャフトの直径が一致しないまで シンプルに聞こえるオムロン E69-C68BオムロンのE69シリーズから設計されたシャフトコップリングアクセサリーで6mmのエンコーダーシャフトから8mmの機械シャフトE6シリーズの回転エンコーダを,カスタムアダプターや即興ソリューションに頼らずに,より幅広い機器に接続できるようにします.

小さな役割が重要な機能だ

この 結合 の 作用

各回転エンコーダには 軸と測定対象の回転部品の間の 機械的な接続が必要です何千もの稼働時間にわたって 位置フィードバックが 清潔で正確であるかどうかを決定する要素です半径流出と早期エンコーダーベアリングの磨き

E69-C68Bは異なる端直径のコップリング1つのボールは6mmエンコーダーシャフト反対端には8mmの駆動軸. This asymmetric design is specifically engineered for situations where the encoder and the shaft it needs to couple with are different diameters — a common real-world scenario in retrofit installationsシステムアップグレードやマルチソースマシン設計などです

テクニカル仕様

互換性のあるオムロンエンコーダーモデル

E69-C68Bは,次のオムロン回転エンコーダーシリーズで使用するために検証されています.

• E6B2-C40mm直径のインクリメントエンコーダー
• E6C2-C円径50mmのインクリメントエンコーダー
• E6C3-C円径50mmのインクリメントエンコーダー
• E6D-C追加的なエンコーダーシリーズ
• E6CP-A絶対エンコーダー (カムポジショナータイプ)
• E6C3-A絶対エンコーダーシリーズ

機械軸が8mm直径で動いている場合,E69-C68Bは Omronの適切なアクセサリーです.

デザイン に 関する 選択 を 理解 する

ガラス強化PBT樹脂の体軽量な樹脂構造は意図的に回転エンコーダーアプリケーションのために使用されます.低質量な結合は,低慣性モメントコーダの内部ベアリングにかかる回転負荷を減らす.負荷が少なくなる場合,エンコーダの使用寿命が長くなります. 特に方向を頻繁に逆転したり急激に加速したりする軸では特に重要です..

両方の穴に銅のブッシングがある固定されたスクリューポイントは,プラスチックボディに直接ではなく,銅の挿入物に対して負荷を負います.これは,効果的に圧縮力を集中させ,時間とともに穴の変形を防止します.クープリングが老化するにつれてゲームを開発することなく,両軸に握り保持.

4つのM4の六角式セットスクリュー穴の側には2つ 六重鍵の固定装置は 軸の周りを制御し 圧力を調整しますセットスクリューは,軸外拉出に対してコップリングを肯定的に保持します.振動やシャフト流出が,他の方法では,時間の経過とともにプレスフィットを緩めることができるアプリケーションでは重要です.

この 結合 器 が 使わ れる 場所

E69-C68Bはオムロン E6シリーズのエンコーダーが 8mm シャフトの機器に接続する必要がある場所でも表示されます

輸送機と材料処理ライン速度と位置追跡のためにE6B2-CまたはE6C2-Cエンコーダーをコンベヤーロールシャフトに接続する

梱包機械給餌軸位置フィードバックで,機械軸は8mm,エンコーダは6mm

モーターテストベンチ速度の確認のためにモーター出力シャフトにエンコーダーを設置する

カムポジショナーシステムE6CP-A絶対エンコーダを回転カム位置監視のための加工機械に結合する

リモート・アップグレードプロジェクト既存のエンコーダー装置の破損したコップリングをエンコーダーや機械シャフトを変更することなく交換する

供給源に関する注意事項

E69-C68Bは,オムロンのエンコーダーアクセサリーラインの標準的なカタログ項目です. 6mmエンコーダーと10mmマシンシャフトなどの異なるシャフトサイズペアリングを必要とする装置では,E69-C610B完全なE69カップリングファミリーは,同じE69シリーズ設計規格内の複数のエンコーダーからシャフト直径の組み合わせに対応します.

よくある質問

Q1:E69-C68Bは回転型エンコーダーか エンコーダーアクセサリーですか?

これはシャフトコップリング用アクセサリーコーダではありませんE69-C68Bは,オムロンの回転エンコーダー (6 mm シャフト) を機械シャフト (8 mm) に機械的に接続するように設計されており,エンコーダーは接続された機器の回転を測定することができます.オムロンのE69系列のアクセサリーです

Q2:コップリングのどちらの側がエンコーダーと,どちらがマシンシャフトに接続されるか?

について6mmの穴がエンコーダーシャフトに接続する, そして8mmの穴を機械や駆動軸に接続する両端はM4の六角式セットスクリューで固定されます.

Q3: なぜコップリングボディは金属ではなく樹脂でできているのか?

ガラス強化PBT樹脂構造により,コップリングは軽量化され,慣性の瞬間を最小限に抑え,エンコーダの内部ベアリングに対する機械的な負荷を軽減する.これはエンコーダの使用寿命を延長しますローティングアセンブリに不必要な質量を加えることなく,実際に必要とされる場所での固定耐久性を提供します.

Q4: E69-C68B は,リストに記載されているもの以外のオムロンエンコーダーで使用できますか?

オムロンの互換性表は,E6B2-C,E6C2-C,E6C3-C,E6D-C,E6CP-A,E6C3-Aエンコーダーモデルに対してE69-C68Bを特別に検証している.このリストの外のエンコーダーで使用するには,シャフト直径を除く限り推奨されません, フランジの幾何学,およびマウント配置が独立して互換性があると確認されています.

Q5:E69-C68BとE69-C610Bの違いは?

E69シリーズでは,両方が異なる端直径のコップリングです.E69-C68B6mmのエンコーダーシャフトを8mmマシン・シャフトE69-C610B6mmのエンコーダーシャフトを10mmマシン側シャフトの実際の直径に一致するモデルを選択します.
