| 起源の場所 | アメリカ合衆国 |
| ブランド名 | GE |
| 証明 | CE RoHS |
| モデル番号 | IC200UEX736-D |

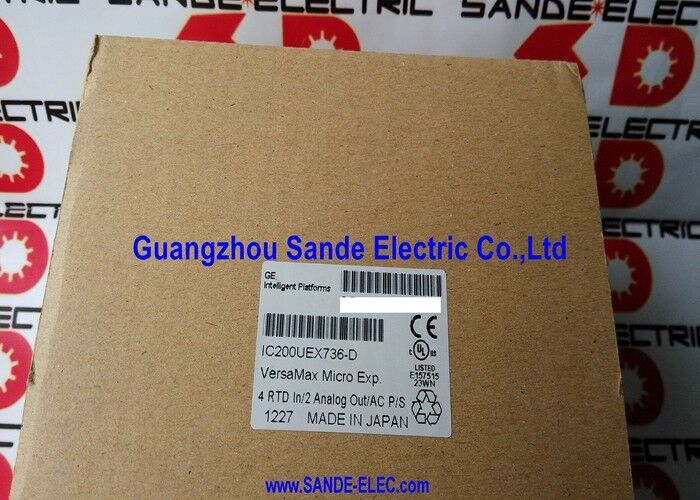

IC200UEX736-DはVersaMaxマイクロPLCプラットフォームのRTD拡張モジュールです providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.
Pt100 RTDセンサは,食品加工から化学工場,HVACシステムまであらゆる分野で見られる産業プロセス温度測定の標準です.Pt100の指定は,センサーが0°Cで名目抵抗が100オームであることを意味します.IC200UEX736-Dは,この抵抗変化を読み取り,VersaMax Micro PLCプログラムでアクセス可能な温度値に変換します.
100°Cから600°Cまでの温度範囲は,ほとんどの標準的な工業プロセス温度測定要件をカバーします.冷蔵庫などの低温アプリケーションでは,低温プロセス監視低温アプリケーション,例えば炉のモニタリング,熱処理プロセス,冷却装置,冷却装置など.蒸気システム温度が範囲の上端にカバーされています.
電圧出力は速度コントローラに アナログセットポイント入力,プロパショナルヒーターに 温度セットポイント入力,または電圧入力プロセスの装置標準的な産業用電流回路装置に電流出力 (通常4~20mA) を供給する流路の電線抵抗の誤りに対する抵抗性により,より長い配線距離で信頼性の高い信号伝送が可能な場合.
| パラメータ | 価値 |
|---|---|
| 部分番号 | IC200UEX736-D |
| 修正 | D |
| RTDタイプ | Pt100 |
| 温度範囲 | −100〜+600°C / −150〜+1050°F |
| RTD ワイヤリング | 2本のワイヤー / 3本のワイヤー |
| アナログ出力 | 2 (電圧+電流) |
| プラットフォーム | VersaMax マイクロ |
IC200UEX736-Dは2ワイヤーと3ワイヤーの両方のPt100 RTD接続をサポートします.
2本のワイヤ:センサーは2本のワイヤーを介して接続される.ケーブル抵抗は測定したセンサー抵抗に直接追加され,ケーブル長さと抵抗に比例する温度読み取りエラーを導入する.測定精度要求がこの誤りを許容する短距離ケーブル回路に適しています..
3本のワイヤ:3つ目のワイヤーは,ケーブル抵抗を測定し,補償することを可能にします.合計抵抗測定からこれを引く.これは,ケーブル抵抗の誤差を劇的に削減し,2本のワイヤが受け入れられない温度表示オフセットを導入するより長いケーブル走行に適しています.
Q1: 1つのVersaMaxマイクロPLCに IC200UEX736-Dモジュールはいくつ接続できるでしょうか?
VersaMax Microプラットフォームは最大4つの拡張モジュールをサポートする.IC200UEX736-Dは1つの拡張モジュールとしてカウントされます.他の拡張タイプ (離散I/O) と並行してRTD拡張が必要であれば,REDは1つの拡張モジュールとしてカウントされます.,アナログ I/O) のように,すべての拡張モジュールは最大4モジュールを共有する.複数の拡張モジュールのタイプを指定する前に,この制限内の拡張構成を計画する.
Q2:IC200UEX736-DはPt100の精度がどれくらいですか?
Pt100 RTD 測定精度は,実際にはモジュールのADC解像度,RTDクラス (DINクラスAまたはクラスB) およびケーブル品質に依存します.3本のワイヤリングオプションは,ケーブル抵抗エラーを排除します2本のワイヤはケーブルの長さに比例してケーブル抵抗の誤りを追加します.要求の高い温度測定アプリケーションで最高の精度を保つために,AクラスPt100センサーと3本のワイヤリングを使用します.
Q3:IC200UEX736-DはPt1000やNi100 RTDを測定できるのか? それともPt100だけでしょうか?
IC200UEX736-Dは,Pt100 RTDセンサーに指定されている.Pt1000とNi100 RTDは,異なる抵抗特性を有し,Pt100のために校正されたモジュールと互換性がない.Pt1000または他の RTD タイプについて必要なセンサータイプをサポートする代替拡張モジュールが VersaMax Micro プラットフォームで提供されているかどうかを確認します.
Q4:IC200UEX736-DをVersaMaxマイクロPLCに接続するにはどの接続ケーブルが必要ですか?
VersaMax Micro拡張モジュールは,モジュールに付属した短い拡張ケーブル (通常IC200CBL501または同等の) を通してベースPLCユニットに接続する.ケーブルは,拡張モジュールを拡張チェーン最後のモジュールに接続するか,直接ベースPLCの拡張ポートにモジュールのドキュメントからケーブル部品番号を確認します.
Q5:IC200UEX736-Dはどこから来ているのですか?
エマーソンの自動化ソリューションズ (旧GE Fanuc) 製品供給事業を通じて,そしてVersaMax Microのアフターマーケットを通じて 工業自動化販売業者およびテストされた余剰サプライヤー.-D 改訂は,ハードウェア世代を特定します; 認証された装置の交換のために修正マッチングが必要な場合は,設置されたモジュールから特にD修正を確認します.
