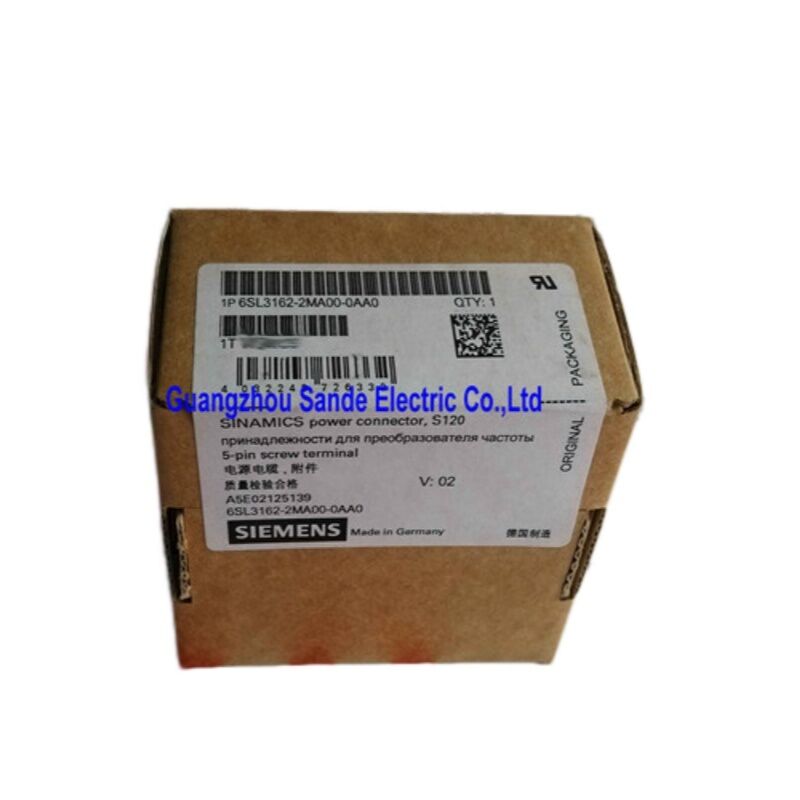

サーボ駆動システムでは,電源コネクタは,失敗する日まで見過ごしやすい. 6SL3162-2MA00-0AA0は,シメンス SINAMICS S120シリーズの正規のモーター電源コネクタです.DCリンクとモーターパワーインターフェースのためのS120本サイズとシャシーフォーマット駆動モジュール制御された電力が駆動から離してモーターに届く物理的な点であり,その整合性は,軸全体が仕様に従って動作するか故障を生成するか直接決定します.
これはシメンス・レーベルに搭載された 一般的な産業用コネクタではありません. 6SL3162-2MA00-0AA0は,S120プラットフォームのために特別に設計された部品です.駆動装置の機械的・電気的インターフェースに正確に合うロックメカニズム.
6SL3162-2MA00-0AA0は,SINAMICS S120アクセサリーファミリーに属し,特にS120単軸および双軸電源モジュールのモーター出力側で使用される電源コネクタセットです.交配インターフェースを U に提供しますV,Wモーターフェーズ端末と,構成に応じて,DCバス接続 with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.
Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.
SINAMICS S120は,産業自動化において,世界的に最も広く展開されている 伺服器とベクトル駆動プラットフォームの1つです. 機械工具,包装ライン,印刷機,プラスチック加工機械試験台や 材料処理設備の幅広い範囲です The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.
このアーキテクチャでは,モーター電源コネクタは,駆動モジュールのサービス,交換,またはキャビネットの再構成のたびに取り外され,再接続されます.生産機械の使用寿命以上接触磨き,端回螺栓の疲労, and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.
サーボドライブ上の電源コネクタが故障すると,常にクリーンな故障コードが表示されるわけではありません.より頻繁に,劣化が徐々に起こります.一つの相端で接触抵抗が増加すると,不対称な加熱が生じる.この熱は隣接するケーブルの隔熱分解を加速させる. ドライブは,リセット時にクリアし,接続器に関係ないように見える間断的な過剰電流や相間不均衡の欠陥を記録し始めます..原因が判明する頃には ケーブル端も交換する必要があるかもしれません
6SL3162-2MA00-0AA0を本物で使えば 発生源からこの危険を排除できますS120インターフェースのシメンス独自の検証試験に一致しています表面的に同じ寸法を持つ第三者のコネクタが適している場合もありますが,接触抵抗,電流容量,長期保持力は必ずしも等価ではありません.100 amper を切換している可能性があります.その違いが重要なのです
6SL3162-2MA00-0AA0の交換は 資格のある駆動技術者にとって 簡単な手順ですが 作業開始前に 安全隔離を厳格に遵守する必要がありますS120 DC バスは,主電源を取り除いた後に充電を維持します.電源端末に触れる前に,常に DC バスの電圧が安全レベルまで放出されていることを校正メーターを使用して確認します..
モーターフェーズケーブルを切断するときは,コネクタラベルまたはS120ハードウェア設置説明書に記載されているトルク仕様に従ってください.トルクが低い端末は,間隔的な接触障害の主な原因です■ トルクが過剰な端末は,ホイスを割ったり,スレッド挿入を剥がしたりする危険性があります.端末の入力を超えて露出過剰な裸の電導体は,高電圧キャビネットのクリーピング距離違反です.
再接続後,ドライブを再起動する前に,モーター名札に相位割り当て (U-V-W配列) を確認する.ベクトル制御下にあるサーボモーターの相転移は,瞬時にトルク逆転を引き起こす負荷のシステムでは機械的な損傷を引き起こす可能性があります.
| ドライブ モジュールのタイプ | フォーマット | コネクタの適用 |
|---|---|---|
| S120 単軸モジュール | 図書サイズ | モーター出力 U/V/W |
| S120 双軸モジュール | 図書サイズ | 両軸のモーター出力 |
| S120 パワーモジュール PM340 | 図書サイズ | モーター出力 U/V/W |
| S120 シャーシ電源モジュール | シャーシ | モーター出力端末インターフェース |
| S120 キャビネットモジュール | キャビネット | モーターフィッダー出力 |
注文前に常に 特定のS120 ハードウェア マニュアル (HIM) を 参照してください.
Q1: 6SL3162-2MA00-0AA0はどのドライブとモジュールと互換性がありますか?
6SL3162-2MA00-0AA0は,SINAMICS S120シリーズ,特に多軸サーボシステムで使用される本サイズおよびシャシーフォーマット電源モジュールのために設計されています.U をカバーするモーターサイドの出力コネクタとして機能します駆動装置がサーボモーターまたはインダクションモーターに接続する,V,W相端.互換性は,本格的なS120単軸と二軸モジュール,PM340フォーマット電源モジュールを網羅する注文する前に,特定のS120モジュールのハードウェアインストールマニュアルをチェックして互換性を確認します Siemensは各モジュール変種のためのコネクタ割り当てを公開します2分未満です物理的なコネクタハウジングの寸法と端末のレイアウトは,互換性のあるモジュール範囲全体で標準化されています.しかし,ペアリングケーブルの電流は,ドライブの電流と一致する必要があります.
Q2: 6SL3162-2MA00-0AA0の代わりに第三者または一般的なコネクタを使用できますか?
物理的には,ピンのピッチとハウジング幾何学が一致する一部のサードパーティのコネクタがS120インターフェースに配置されます.それらを使用すべきかどうかとは別の問題です.6SL3162-2MA00-0AA0は,特異電流の定数値と検証されています.S120駆動モジュールによって生成される電圧および熱条件.シエメンズ以外の代替品は,接触塗装品質,スプリング保持力,温度耐性において幅広く異なります.動力負荷サイクルを制御するサーボアプリケーションでは,モーターがシフトで繰り返し加速・減速する接触抵抗は 仕様より数ミリオームも高いので 数千サイクルで測定可能な熱を生成します検証された本物コネクタを使うのはリスクが低く 最終的にはコストも低い選択です. 非重要な試験装置または低負荷アプリケーションでは,評判の良い製造業者からの高品質の工業端末コネクタが一時的な措置として受け入れられます.しかし,それはまさにそれとして扱われるべきです.
Q3:S120の電源コネクタが 交換されるかどうか どうやってわかるの?
モーターの電源コネクタの劣化が最も確実な指標はコネクタのホイスの熱変色やその近くです.明らかに電気的な原因がない状態でリセット時に消える断続的な相関連駆動障害常規の予防保守検査では,この装置は,ドライブが負荷状態にある間,エンジンの電源接続に赤外線温度計または熱カメラを使用します. 健全な接続は,環境温度のキャビネットで動作します.物理的に,松散な端末螺栓をチェック (必要に応じてスペックにトルクを戻す),オーバートルクや機械的ストレスの原因でホースが裂けることを検査する.これらの条件のいずれも,障害が発生する前にコネクタを交換することを正当化します.
Q4: このコネクタは SINAMICS S110,S150 または G120 シリーズと互換性がありますか?
6SL3162-2MA00-0AA0は S120 プラットフォームに特化したものです.シメンスがSINAMICS シリーズ全体でファミリーベースの命名コンベンションを使用していますが,機械的なコネクタフォーマット,端末のレイアウト,S110 の間では,ホイジメトリが異なります.S120,S150,G120シリーズ Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contact交換コネクタを調達する前に,常にシメンスハードウェアのドキュメントに対して,完全なドライブシリーズと特定のモジュールタイプを確認してください.S120専用部品番号前記6SL3162は,この部品がS120アクセサリーラインに属していることを確認する主要な識別子です..
Q5: S120ドライブの電源コネクタを交換する前にどのような安全対策が必要ですか?
S120システムの安全隔離は 主要スイッチを切る以上のことを要求しますS120直流バスコンデンサは,主電源が切断された後も,かなりの電荷を保持しています.必須手順は 主要供給源を隔離し 施設の安全プロトコルに従って ロックアウト/タグアウトを行いますモジュールの変種のためのS120ハードウェアマニュアルに指定された放電時間を待つ (通常最低2〜5分)端末に触れる前に,校正されたCAT IIIまたはCAT IV等級メーターを使用して,直流バス電圧を確認します.バス電圧が50V直流以下であることを確認した後でのみ,接続作業を安全に進めることができます.さらに段階ケーブルを切り離す前に,エンジンが機械的に静止していて,外部の負荷や重力によって動かすことができないことを確認します.これは時間圧力の下で短縮するための注意事項ではありません S120プラットフォームは接触時に致命的な電圧で動作します.
製品仕様は変更される. インストール前に,常に現在のシメンス SINAMICS S120 ハードウェア インストール マニュアルに 特定のドライブ 構成を確認してください.
