| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6GK1561-1AA00 |

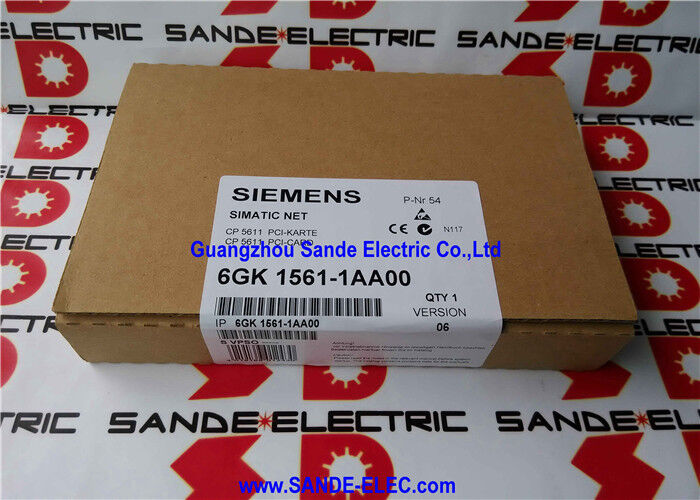

シーメンス 6GK1561-1AA00 は、エンジニアリング PC またはシーメンス PG (プログラミングデバイス) を PROFIBUS および MPI ネットワークに接続する標準的な 32 ビット PCI 通信プロセッサである CP 5611 です。S7-300、S7-400、SIMOREG 6RA70、および MPI または PROFIBUS DP インターフェイスを備えた SINAMICS ドライブを中心に構築されたシーメンス自動化機器の世代では、CP 5611 はエンジニアリングワークステーションをバスに接続するカードであり、STEP 7 プログラミング、STARTER または DriveMonitor を介したドライブパラメータアクセス、SIMATIC PDM を介したプロセスデバイス管理、およびカスタムアプリケーション統合のための FDL SEND/RECEIVE を介したオープン PROFIBUS 通信を可能にします。このカードの主なエンジニアリング特性は、電気的絶縁と保護アーキテクチャです。
RS-485 PROFIBUS インターフェイスは、PC の PCI バスから 1000VDC で絶縁されており、産業プラント配線に存在するグラウンドループ電流やコモンモード電圧が PC の内部回路に到達するのを防ぎます。
絶縁に加えて、RS-485 ポートは、最大 Ipp = 100A (10/700µs 波形、ITU-T K.20/21 および VDE 0433 に準拠した 4 kV) および ±15 kV 静電気放電保護に対応する専用保護回路を備えています。
これらは推奨事項ではなく、高出力モーター駆動、溶接装置、および大型コンタクタの近くに設置された PROFIBUS ネットワークの現実を反映しており、電気環境には、通常の RS-485 トランシーバーでは耐えられない伝導過渡現象や静電気放電イベントが含まれます。
RS-485 ポートの自動復旧過電流保護は、特定の障害モードに対応します。ケーブル障害または不適切な配線により、データラインに持続的な電圧がかかることです。CP 5611 の保護回路により、ポートは 60V の持続過電流に耐えることができ、障害が除去されると自動復旧機能により通常の動作が復元されます。カードの交換は不要です。
主な仕様
パラメータ
| カードタイプ | 32ビット PCI (PCI 2.1) |
|---|---|
| ネットワークインターフェイス | 9ピン Sub-D、PROFIBUS / MPI / PPI |
| 転送レート | 9.6 kbit/s – 12 Mbit/s |
| 絶縁電圧 | 1000VDC |
| サージ保護 | Ipp = 100A (10/700µs、4 kV) |
| ESD 保護 | ±15 kV |
| 過電流復旧 | 自動復旧; 60V 持続 |
| 電源 | +5VDC、2.0W |
| 動作温度 | 0 ～ +70°C |
| 寸法 (幅×高さ) | 102×130mm |
| 重量 | 100g |
| 後継機 | 6GK1561-1AA01 (CP 5611 A2) |
| PROFIBUS DP vs MPI — カードがサポートするもの | CP 5611 は、PROFIBUS と MPI の両方で動作します。これらは物理的には似ていますが、プロトコルが異なるネットワークであり、同じ RS-485 ケーブルと 9 ピン Sub-D コネクタを共有しますが、アドレス指定、通信モデル、およびデータレートの上限が異なります。 |
最大 12 Mbit/s で、PLC と分散 I/O ラック (ET 200 シリーズ)、PROFIBUS DP スレーブとして構成された可変速ドライブ、およびインテリジェントフィールドデバイス間のサイクリックマスター/スレーブデータ交換のプロトコルです。
CP 5611 が SOFTNET-PB DP ソフトウェアをインストールした PROFIBUS DP マスターとして機能する場合、PC はリアルタイムで PROFIBUS スレーブとの間で IO データを読み書きできます。これは、SCADA 接続、データ収集、およびカスタムコミッショニングツールに役立ちます。DP スレーブ (SOFTNET-PB DP Slave を使用) として、PC は PROFIBUS マスターコントローラーのデータ交換パートナーとして表示されます。
MPI (Multi-Point Interface) は、シーメンスのプロプライエタリなプログラミングおよび CPU 間通信プロトコルであり、S7-300 および古い S7-400 CPU にネイティブです。CP 5611 は MPI ネットワークに接続され、MPI がプライマリインターフェイスである S7-300 CPU の STEP 7 オンラインプログラミングと監視を可能にします。これは、CPU が PROFIBUS 対応モデルに更新されていないレガシーマシンに特に重要です。
MPI は、PROFIBUS DP よりも低いデータレート (通常 187.5 kbit/s または 1.5 Mbit/s) で動作し、ノード数が少なくなりますが、エンジニアリングアクセスには十分です。
PPI (Point-to-Point Interface) は、SIMATIC S7-200 (マイクロ PLC) システムの通信プロトコルです。
CP 5611 は、STEP 7 Micro/WIN プログラミングソフトウェアを使用した PC から S7-200 への通信のために PPI をサポートしており、S7-300/400 アクセスに使用されるのと同じカードから S7-200 PLC のプログラミングと監視を可能にします。ドライブ通信 — STARTER および DriveMonitor
CP 5611 の設置ベースにおける最も一般的な使用例の 1 つは、シーメンスの STARTER および DriveMonitor ツールを介したドライブのコミッショニングと診断用のハードウェアインターフェイスです。
SINAMICS ドライブ (G120、S120) および SIMOREG DC-MASTER 6RA70 ドライブは、エンジニアリングアクセス用の PROFIBUS DP 接続をサポートしており、CP 5611 はこれらのツールが必要とする物理的な PC から PROFIBUS へのリンクを提供します。ドライブのコミッショニングでは、エンジニアはラップトップまたはワークショップ PC に CP 5611 をインストールし、PROFIBUS ケーブルを介してドライブのバス接続に接続し、STARTER を使用してドライブのパラメータセットをアップロードし、ガイド付きコミッショニングウィザードを実行し、モーター識別オートチューンを実行し、テスト実行中にプロセス値をリアルタイムで監視します。
DriveMonitor は、SIMOREG 6RA70 DC ドライブに同様のアクセスを提供します。
SIMATIC PDM (プロセスデバイス管理) は、インテリジェントな PROFIBUS フィールド機器 — フローメーター、圧力トランスミッター、およびポジショナー — に同じアプローチを拡張します。これらは PROFIBUS PA または EDD (電子デバイス記述) プロファイルを備えた PROFIBUS DP をサポートしています。
CP 5611 は、PDM のデバイス構成および診断アクセス用の PROFIBUS セグメントへのゲートウェイとして機能します。
PCI スロットと PC の互換性
CP 5611 は、PCI 2.1 標準 32 ビットスロットに適合します。これは、1990 年代後半から 2000 年代にかけて標準的なデスクトップ PC の拡張インターフェイスであった従来のパラレル PCI スロットです。約 1995 年から 2010 年の間に製造されたほとんどのデスクトップ PC には、少なくとも 1 つの PCI スロットが含まれています。多くは 3 つ以上含まれています。
制御室やマシンキャビネットで使用される産業用 PC およびラックマウントコンピュータは、コンシューマーデスクトップよりも長く PCI スロットを保持しており、特定の産業用マザーボードプラットフォームで引き続き含まれています。
CP 5611 は、ほとんどの最新マザーボードで従来の PCI を置き換えた後継標準である PCIe (PCI Express) スロットには適合しません。
PCIe ベースのエンジニアリングワークステーションの場合、後継カードは CP 5622 (6GK1562-2AA00) であり、PCIe X1 インターフェイスを使用し、同等の PROFIBUS および MPI 接続を提供します。
Q1: CP 5611 は従来の PCI スロットを使用します。新しい設置には、どの最新のエンジニアリングワークステーションインターフェイスを指定すべきですか？
CP 5611 (6GK1561-1AA00) およびその直接の後継機 CP 5611 A2 (6GK1561-1AA01) は 32 ビット PCI スロットを使用しますが、これはほとんどの現行世代のマザーボードには搭載されていません。
PCIe スロットを備えた新しいエンジニアリングワークステーションおよびラップトップの場合、適切なカードは CP 5622 (6GK1562-2AA00) であり、PCIe X1 カードを介して同じ PROFIBUS DP および MPI 機能を提供し、任意の PCIe スロット (x1、x4、x8、または x16) に適合します。
CP 5622 は、32 ビットおよび 64 ビットの Windows オペレーティングシステムの両方をサポートします。
いいえ。CP 5611 は、単一の 9 ピン Sub-D ポートに接続された 1 つの物理 RS-485 インターフェイスを備えています。一度に 1 つのネットワークに接続します — PROFIBUS セグメントまたは MPI セグメントのいずれかです。
カードの通信モード (DP または MPI) は、設定時に SIMATIC NET ソフトウェアで設定され、ケーブルが接続されている物理ネットワークに対応します。
2 つのネットワークへの同時アクセスには、2 枚のカードが必要です。
Q3: PLC プログラミングのために STEP 7 で CP 5611 を使用するには、どのソフトウェアが必要ですか？
CP 5611 には独自のドライバが必要であり、これは SIMATIC NET PC ソフトウェアパッケージに含まれています。ドライバがインストールされ、カードが SIMATIC NET で設定されると、STEP 7 (Classic) は標準の PG/OP インターフェイスを介してカードにアクセスします。基本的な PLC プログラミング、監視、および診断には追加のライセンスは必要ありません。
追加の SOFTNET パッケージ (SOFTNET-PB DP、SOFTNET-PB S7) は、ランタイム DP マスター/スレーブ操作およびカスタム PC アプリケーションからの S7 PUT/GET 通信に必要です。
Q4: カードは 0 ～ +70°C で定格されています。温度が高くなる可能性のある制御キャビネットで使用できますか？
0 ～ 70°C の動作範囲は、カードの内部動作温度に適用されます。これは、PC シャーシ内の周囲温度とカードの自己発熱 (2.0W) によって決まります。
制御キャビネットの温度が +50°C を超えることは、夏場や換気の悪いエンクロージャでは一般的です。カードを含む PC がそのようなキャビネット内に配置されている場合、PC の内部温度がカードの定格を超え、信頼性の問題を引き起こす可能性があります。
高温環境の場合、カードは個別に換気または空調された PC エンクロージャに設置するか、適切な熱定格を備えた代替産業用 PC プラットフォームを使用する必要があります。
Q5: RS-485 ポートには Ipp = 100A のサージ保護が施されています。これは PROFIBUS ケーブルへの直接の落雷から保護しますか？
サージ保護回路は、ケーブルシールドや信号導体に沿って伝わる伝導過渡現象に対応するように設計されています。これは、電力機器の近くのケーブル配線で誘発される、または屋外のケーブル設置から建物に入る過渡現象の一種です。
Ipp = 100A (10/700µs) の定格は、これらのシナリオで典型的なインパルス電流をカバーします。
ケーブルまたはケーブルトレイへの直接の落雷は、保護回路の定格を超えるはるかに高いエネルギーレベルを伴います。
屋外または建物間を走行する PROFIBUS セグメントの場合、カードの組み込み保護に加えて、建物入口ポイントに専用のサージアレスタを設置する必要があります。
