| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX2003-0SA17 |

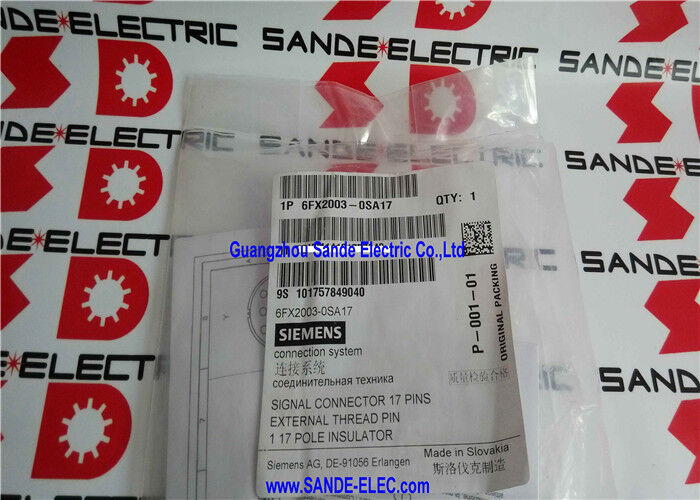

部品番号: 6FX2003-0SA17
メーカー: Siemens AG (スロバキア)
製品ライン: MOTION-CONNECT — サーボケーブルアクセサリー
製品タイプ: 信号コネクタキット（フィールドアセンブリ、17極）
接続タイプ: オスねじ（オスコネクタ — Steckergehäuse mit Außengewinde）
極数: 17極
キット内容:
「シーメンス 6FX2003-0SA17」は、MOTION-CONNECTアクセサリーシリーズのフィールドアセンブリコネクタキットです。このシリーズは、コネクタ、コンタクトエレメント、ケーブル終端ハードウェアのコレクションであり、メンテナンスエンジニアやシステムインテグレータが、シーメンスの既製ケーブルカタログに限定されることなく、正確な長さにサーボ信号ケーブルを製作または修理できるようにします。
SINUMERIKまたはSINAMICSサーボ設置において、信号ケーブルはエンコーダフィードバック、ブレーキ制御、温度センサー、その他の低レベル信号をサーボモータとドライブアンプまたはCNCモジュール間で伝送します。
これらのケーブルは通常、コネクタが既に取り付けられ、テストされ、シールドされた既製ユニットとして購入されます。これは、新しい機械の構築において最も迅速かつ信頼性の高いアプローチです。
しかし、長年稼働している機械では、既製ケーブルが適切でない状況が発生します。例えば、機械が移動してケーブルが短時間の修理では済まないほど損傷した場合、元のケーブルがタイトなケーブルトレイを通過するようにカスタム配線されており、標準長の交換品が適合しない場合、またはケーブルを延長する必要があり、適切な長さの既製延長ケーブルが入手できない場合などです。
これらのすべての状況に対応するため、6FX2003-0SA17はコネクタ端を提供します。これは、信号ケーブル接続のモータ側またはドライブ側のソケットと嵌合する17極オスコネクタアセンブリです。
キットには、コネクタハウジング、MOTION-CONNECT信号ケーブルに見られるワイヤゲージの範囲に対応する2種類のピンコンタクト、および6.5mmから13mmまでのケーブル外径をカバーする2つのケーブルストレインリリーフ終端が含まれています。
このキットと適切なケーブル（MOTION-CONNECTケーブルシリーズまたは同等品）を使用することで、エンジニアは設置に必要な正確な長さに交換ケーブルを構築できます。
| パラメータ | 値 |
|---|---|
| 極数 | 17 |
| 接続タイプ | オスねじ（オスコネクタ） |
| コンタクトタイプ | ピン（Stift） |
| ピンコンタクト（小） | 12 × 0.08～0.22mm² |
| ピンコンタクト（大） | 17 × 0.20～0.56mm² |
| ケーブル終端 1 | 6.5～10mm 外径 |
| ケーブル終端 2 | 10.1～13mm 外径 |
| 梱包内容 | 1 完全キット |
| 原産国 | スロバキア |
| ステータス | アクティブ |
シーメンスのMOTION-CONNECTプログラムは、サーボドライブおよびCNC設置向けの完全なケーブルおよびコネクタエコシステムをカバーしています。
MOTION-CONNECT内の6FX2003シリーズは、特に信号コネクタ（Signalstecker）ファミリーです。これは、モータ電源ケーブル用の電源コネクタ（別のシリーズに属する）とは対照的に、信号ケーブル用の円形コネクタです。
6FX2003-0SA17の17極構成は、SINUMERIKおよびSINAMICSサーボシステムにおけるエンコーダフィードバック、複合エンコーダ/ブレーキ、その他のマルチ信号ケーブルアプリケーションで使用される特定のコネクタタイプのピン数と一致します。
6FX2003-0SA17の17極は、完全なサーボモータフィードバックケーブルが通常伝送する複数の信号導体を収容します。インクリメンタルエンコーダフィードバック用のA、B、N（リファレンス）チャネルペア（6線）、エンコーダ電源（+5Vまたは+15Vおよびグランド — 2線）、ゼロボルトリファレンス、モータ過熱保護用の温度センサー（2線）、およびパーキングブレーキ信号（2線）です。これらを合計すると、17極コネクタに収まる数になります。
正確なピン割り当ては、特定のモータとドライブの組み合わせによって異なり、各アプリケーションのSINUMERIK/SINAMICSケーブルドキュメントで定義されます。
6FX2003-0SA17キットには、2つのワイヤゲージ範囲のピンコンタクトが含まれています。これは、サーボ信号ケーブルの導体断面積が均一ではないため、実用的な必要性です。
0.08～0.22mm² コンタクト（12個）: これらの細いコンタクトは、細い導体を扱います。通常、エンコーダA/B/Nチャネルの信号ペア、シリアルエンコーダデータライン、および温度センサー信号です。シールドツイストペア信号ケーブルでは、個々の導体断面積は0.08～0.14mm²の範囲になることがよくあります。
大きすぎるコンタクトを細い導体に使用したり、小さすぎるコンタクトを太い導体に使用したりすると、信頼性の低いクリンプが発生し、工作機械環境の振動や熱サイクルで故障します。
0.20～0.56mm² コンタクト（17個）: より大きなコンタクトは、より太い導体を収容します。エンコーダ電源線（供給電圧降下をケーブル長にわたって制限するために0.25～0.35mm²になる場合があります）、ブレーキ電源線、および長距離で小電流を流すその他の導体で、わずかに大きな断面積が信頼性を向上させます。
デュアルコンタクト供給により、1つのキットで異なるワイヤゲージ用の別個のコネクタキットを必要とせずに、MOTION-CONNECT信号ケーブルファミリー全体にわたるさまざまなケーブルタイプに対応できます。
2つのケーブルストレインリリーフ終端（外径範囲6.5～10mmおよび10.1～13mm）の同梱は、外径に関してMOTION-CONNECT信号ケーブルの多様性を反映しています。
より細い信号ケーブル（ブレーキまたは温度導体を含まないエンコーダフィードバックのみ）は、通常6.5～9mmの外径を持ちます。小さい方のストレインリリーフがこれらに適合します。
複合ケーブル（1つのジャケットにエンコーダ+ブレーキ+温度）および追加の導体またはより重いシールドを持つケーブルは、10～13mmの外径に達する場合があります。大きい方のストレインリリーフがこれらに適合します。
キットに両方のストレインリリーフが含まれているため、エンジニアは修理を開始する前に別のアセンブリ部品を注文するのではなく、アセンブリ時に特定のケーブルに適した終端を選択できます。
Q1: 6FX2003-0SA17はフィールドアセンブリキットですか、それとも完成品コネクタですか？
これはフィールドアセンブリキットです。コネクタを組み立てるためのコンポーネントであり、完成品ですぐに使用できるコネクタではありません。エンジニアは、付属のハウジング、ピンコンタクト、およびストレインリリーフを使用して、ケーブル端でコネクタを組み立てます。
これには、特定のピンコンタクトサイズ（0.08～0.22mm²および0.20～0.56mm²）に適した圧着工具、コネクタ組み立ての知識、およびアプリケーションの特定のピン割り当てに関する習熟が必要です。
自分でケーブルを頻繁に組み立てるエンジニアにとっては、このキットは簡単です。時折使用する場合は、シーメンスの既製ケーブルカタログ（6FX2および6FX5シリーズケーブル）に完成品でテスト済みの代替品があります。
Q2: このキットのピンコンタクトに必要な圧着工具は何ですか？
シーメンスのMOTION-CONNECTドキュメントには、各コンタクトサイズに適した圧着工具が指定されています。
0.08～0.22mm²範囲のコンタクトには、特定のコンタクト形状に対応する適切なダイサイズを備えた精密圧着工具が必要です。標準的な汎用圧着工具は、通常、これほど小さいコンタクトには適していません。
0.20～0.56mm²コンタクトの場合、標準的な産業用圧着工具の互換性のあるダイが、より大きな範囲に対応します。
具体的な工具カタログ番号は、シーメンスのMOTION-CONNECTケーブルアセンブリドキュメントに記載されています。
Q3: この17極コネクタはケーブルのモータ側で使用されますか、それともドライブ側で使用されますか？
6FX2003-0SA17のオスねじピン構成（オスコネクタ、ピンコンタクト）は、通常、モータまたはドライブアンプのメスコネクタと嵌合するコネクタに対応します。具体的な側は、モータとドライブのモデルによって異なります。SINUMERIKおよびSINAMICSシステムドキュメントには、各モータおよびドライブインターフェースの嵌合コネクタの性別とねじタイプが記載されています。
6FX2003シリーズ全体でさまざまなコネクタ構成がカバーされており、-0SA17バリアントのねじとピンの向きは、特定のモータフィードバックインターフェースに一致します。
嵌合ケーブルコネクタ（ソケットコンタクト付き）は、ソケット/カップリング指定のある6FX2003シリーズに属します。
Q4: このコネクタは、シーメンスのSINUMERIK/SINAMICSエコシステム内でのみ使用されますか、それとも非シーメンスモータおよびドライブでも使用できますか？
コネクタの物理的な形式 — 特定のねじタイプを備えた17極円形コネクタ — は、標準的な産業用コネクタ形式です。
非シーメンスモータまたはドライブが同じ物理コネクタインターフェース（同じねじタイプ、同じ極数、同じコンタクトレイアウト）を使用する場合、6FX2003-0SA17は機械的に互換性があります。
ただし、非シーメンス機器のピン割り当ては、その機器のドキュメントから確認する必要があり、信号の互換性（電圧レベル、信号タイプ）は独立して検証する必要があります。
シーメンスエコシステム内では、コネクタインターフェースとピン割り当ては、MOTION-CONNECTおよびSINUMERIKシステムドキュメントに完全に文書化されています。
Q5: キットには一方の範囲で17個、もう一方の範囲で12個のピンコンタクトが含まれていますが、それは17極すべてが同じコンタクトサイズを使用するわけではないということですか？
はい、その通りです。17極ハウジングは最大17個のコンタクトを収容できますが、特定のケーブルアプリケーションでは、導体ゲージに応じて異なる極に異なるコンタクトサイズを使用する場合があります。
キットには、細い導体用（0.08～0.22mm²）のコンタクトが12個、中程度の導体用（0.20～0.56mm²）のコンタクトが17個含まれており、エンジニアがコンタクトを事前に仕分ける必要なしに、典型的なMOTION-CONNECT信号ケーブルのコンタクトの充填をカバーします。
いずれのアセンブリでも、エンジニアは各個々の導体に適したコンタクトサイズを選択し、エンコーダ信号ペアには小さいコンタクトを、電源およびブレーキ導体には大きいコンタクトを使用します。キットの内容は、両方のニーズを1つのパックでカバーするようにサイズ設定されています。
