| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX2003-0SA12 |

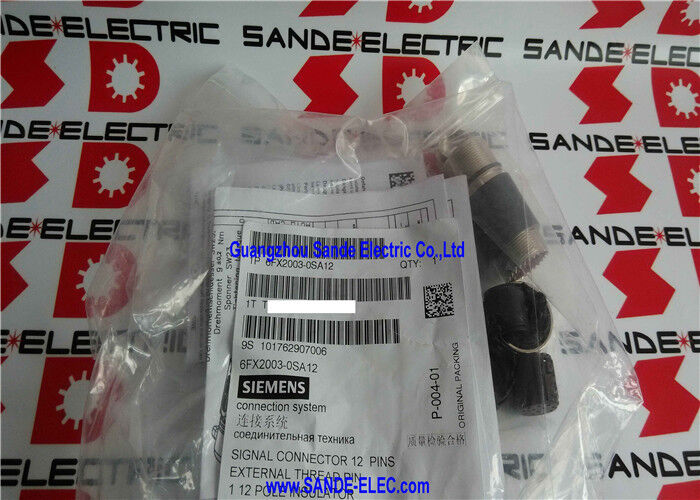

6FX2003-0SA12 は、オスねじピンバージョンの 12 極信号コネクタです。シーメンスの製品データでは、1 × 12 極インシュレータ、0.08～0.22 mm² の導体用 12 ピンコンタクト、0.20～0.56 mm² の導体用 12 ピンコンタクト、および 6.5～10 mm および 10.1～13 mm のケーブル外径用の 2 つのケーブル端子として識別されており、1 ユニットとして梱包されています。シーメンスのサポートおよびデータシートのリストでも、アクティブな電子モジュールではなく信号コネクタアクセサリとして提示されています。このコネクタは、設置されているケーブルシステムが 12 極信号インターフェースのオスねじピンバージョンを必要とする場所で使用されます。ケーブル交換や機械の保守作業では、相手側とケーブルアセンブリの構造が正確なコネクタタイプに依存するため、その機械的な違いは極数と同じくらい重要です。同じコネクタスタイルを維持することで、元の信号側の接続形式を維持するのに役立ちます。梱包数量パラメータ値メーカーこのモデルはソケットバージョンではなく、オスねじピンバージョンです。この違いはコネクタの相手側に影響し、ケーブルとその相手側の元の接続配置と一致する必要があります。この区別は、製品のコアアイデンティティの一部です。極数信号コネクタ極数12 極コネクタスタイルオスねじピンインシュレータ
12 ピンコンタクト、0.08～0.22 mm²
コンタクトセット 2
12 ピンコンタクト、0.20～0.56 mm²
| 6.5～10 mm | ケーブル端子範囲 2 |
|---|---|
| 10.1～13 mm | 梱包数量 |
| 1 ユニット | 適用値 |
| このコネクタは、信号ケーブル終端、センサーまたはエンコーダケーブルアセンブリ、モーション/制御ハーネス交換、およびシーメンス コネクタ システムのメンテナンスに使用され、元のインターフェースがオスねじピンバージョンを必要とする場合に適合します。適切なインシュレータ、ピンコンタクト、およびケーブル端子が含まれているため、機械的に一致した部品による完全なコネクタ端アセンブリをサポートします。設置されている機械がすでにこのコネクタファミリーを使用している場合、同じモデルで交換することで、元の嵌合構造とケーブル端レイアウトを維持するのに役立ちます。これは、コネクタ自体が汎用的なフィールドプラグではなく、定義された信号ケーブル規格の一部であるシステムでは重要です。 | 選択に関する注意 |
| 主な確認事項は、12 極の要件、オスねじピン コネクタ スタイル、サポートされているワイヤ断面積、およびケーブル外径範囲です。これらの詳細によって、コネクタがケーブルに正しく適合し、システム内の意図された相手側と嵌合するかどうかが決まります。 | FAQ |
| Q1: 6FX2003-0SA12 とは何ですか？ | オスねじピンバージョンの 12 極シーメンス信号コネクタです。シーメンスの製品データには、パッケージ内のインシュレータ、2 つのピンコンタクト サイズ グループ、およびケーブル端子部品が記載されているため、完全な信号コネクタのアセンブリまたは交換を目的としています。 |
| Q2: ソケット スタイルのコネクタとどう違いますか？ | このモデルはソケットバージョンではなく、オスねじピンバージョンです。この違いはコネクタの相手側に影響し、ケーブルとその相手側の元の接続配置と一致する必要があります。この区別は、製品のコアアイデンティティの一部です。 |
| Q3: ピンコンタクト サイズ範囲が重要なのはなぜですか？ | 含まれているピンコンタクトは、0.08～0.22 mm² および 0.20～0.56 mm² の導体用に指定されています。コンタクト サイズをワイヤ サイズに合わせることは、正しい終端と確実な信号接続のために必要です。これは、コネクタの再構築またはケーブル交換中の重要な確認事項の 1 つです。 |
| Q4: このコネクタでケーブル端子範囲が重要なのはなぜですか？ | これらは、コネクタアセンブリ内でどのケーブル外径を正しくクランプできるかを定義します。シーメンスは 6.5～10 mm および 10.1～13 mm をリストしており、終端後の適切なケーブルサポートと機械的安定性を確保するのに役立ちます。 |
| Q5: 注文前に何をチェックすべきですか？ | |
