| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5500-0AA11-2AA0 |

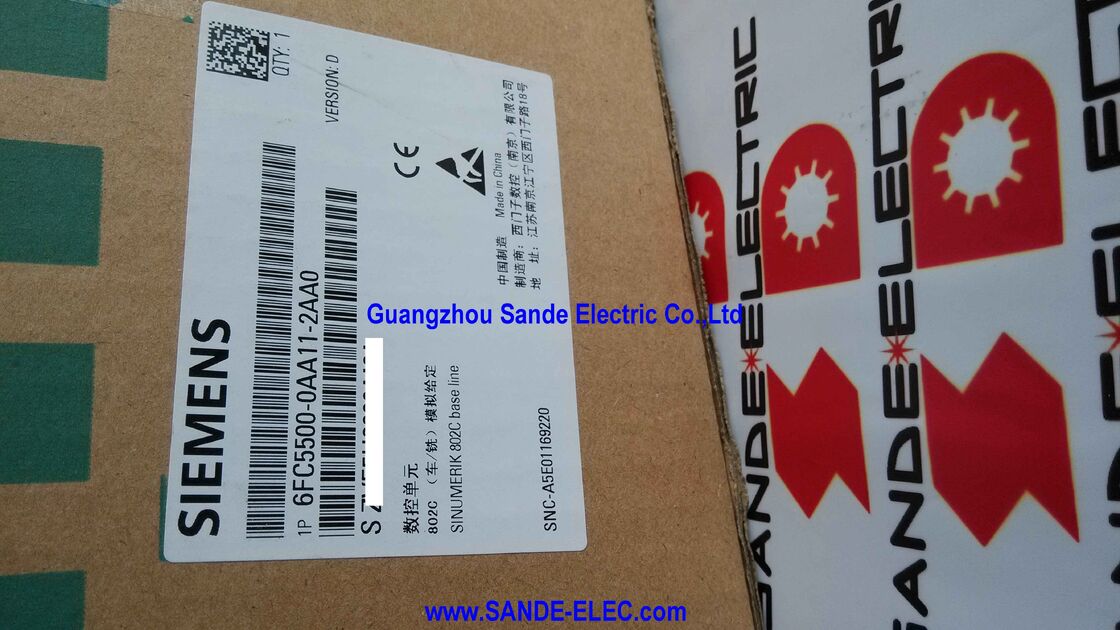

「シーメンス 6FC5500-0AA11-2AA0」は、SINUMERIK 802C Base Line基本パッケージです。これは、上位のSINUMERIKプラットフォームのコストや複雑さなしに、最もシンプルな工作機械アプリケーションに本物のCNC制御をもたらすために設計された、シーメンスの絶対的な最下位セグメントへの参入製品です。
「2AA0」の接尾辞は、これが802C Base Lineの中国市場向けバージョンであることを示していますが、機能と内容は世界共通の-1AA0バージョンと同一です。
このパッケージには、工作機械がCNCシステムとして動作するために必要なすべてが含まれています。
オペレーターパネルコントロールは、CNCプロセッサ、PLC、ディスプレイ、キーボード、およびマシンコントロールパネルを単一のコンパクトなアセンブリに統合しています。別個のラック、別個のモニター、別個のコントローラーユニットを取り付けて配線する必要はありません。
ペリフェラルI/Oモジュールは、工作機械のセンサー、リミットスイッチ、ソレノイド、およびモーターコンタクタをCNCに接続する48個のデジタル入力と16個のデジタル出力を処理します。
ツールボックスCDには、コミッショニングソフトウェアとドキュメントが含まれています。ログブックは、システムの構成履歴を追跡します。
SINUMERIK製品階層における「Base Line」という位置づけは意図的です。これは、CNC機能を必要とするが、808D、828D、またはそれ以上のプラットフォームへの投資を正当化できない機械向けの制御システムです。
手動旋盤をCNCに改造する小規模なワークショップ、最初のCNCマシンで学生を装備させる職業訓練センター、コスト競争力のある市場をターゲットとする機械メーカーなど、802C Base Lineが実用的な意味を持つシナリオです。
| パラメータ | 値 |
|---|---|
| パッケージ内容 | OPC+MCP、48/16 DI/O、ツールボックス、ログブック |
| ドライブ軸 | 最大3アナログ（±10V） |
| スピンドル | 1アナログ |
| エンコーダータイプ | TTL / レゾルバー |
| プログラミング | DIN 66025（Gコード） |
| 機械タイプ | 旋盤 + フライス盤 |
| 市場 | 中国（2AA0接尾辞） |
| ステータス | 生産終了 |
802C Base Lineの各軸の±10Vアナログ速度参照出力は、1970年代から2000年代までのサーボドライブシステムの普遍的な言語です。シーメンス、Indramat、Fanuc、ELMO、およびその他の多数のメーカーのアナログサーボアンプはすべて±10Vに応答します。CNCの出力電圧がドライブの速度参照をコマンドし、モーターに取り付けられたエンコーダーが実際の位置をCNCに報告します。
このアナログインターフェースアーキテクチャにより、802C Base Lineはレトロフィット市場で効果的です。
従来のドライブモーターを備えた1980年代に製造された手動旋盤は、TTLエンコーダーを備えたサーボモーターを追加し、SIMODRIVE Base Lineドライブアンプ（または同等のアナログサーボドライブ）に接続し、802C Base LineをCNCコントローラーとして配線することで、CNC制御にアップグレードできます。
機械は、機械全体を交換するコストのほんの一部で、完全なNCプログラム実行、自動サイクル制御、および位置精度を獲得します。
TTLエンコーダー（インクリメンタルA/B/Z信号）およびレゾルバー（アナログサイン/コサインセンサー）との互換性により、ハードウェアの選択肢がさらに広がります。
レゾルバーは本質的に堅牢で汚染に強く、クーラントや切りくずのあるワークショップ環境で好まれることがよくあります。TTLエンコーダーは広く入手可能で確立されています。どちらも802C Base Lineのフィードバック入力に直接接続されます。
802C Base Lineは、DIN 66025で記述されたプログラムを実行します。これはドイツの国家規格（実質的にISO 6983と同一）であり、世界中のほぼすべてのCNC工作機械で使用されているGコードおよびMコードプログラミング言語を定義しています。
他のシーメンスCNC、またはFanuc、三菱、またはほとんどの主要なCNCプラットフォームでトレーニングを受けたプログラマーは、すでにDIN 66025の基本を理解しています。ラピッドトラバース用のG00、リニアフィード用のG01、円弧補間用のG02/G03、スピンドル制御用のM03/M04/M05などは普遍的です。
標準のGコード実行を超えて、802C Base Lineは旋盤用に特別に設計された「マニュアルマシン」ユーザーインターフェースを提供します。
このモードでは、制御によりオペレーターはハンドホイールで軸を手動で駆動できますが、CNCは位置を追跡し、機械のセットアップを変更せずに従来の操作とNCサイクル実行をシームレスに切り替え、簡単なソフトキー選択でトリガーされる事前プログラムされたサイクル（旋削、穴あけ、ねじ切り）を実行できます。フルNCプログラムではなく。
CNCマシンと従来の機械の両方を同じ制御で実現できるこのデュアル操作モードは、ほとんどの作業が従来のものであるが、時折複雑な部品にCNC精度が必要な小ロットワークショップで特に価値があります。
802C Base Lineのペリフェラルモジュールの48個のデジタル入力と16個のデジタル出力は、CNCと工作機械の機械的および電気的システム間の完全なバイナリインターフェースを処理します。
48個の入力は、すべての軸のリファレンスポイントスイッチ（起動時に機械を既知の位置に戻す）、移動リミットスイッチ（ハードウェアリミットとソフトウェアリミット監視入力の両方）、スピンドルオリエンテーションセンサー（工具交換位置決め用）、クーラントレベルおよび圧力監視、ドアインターロックおよびガード監視、工具ホルダークランプセンサー、およびMCPによって直接処理されないオペレーターパネル入力に対応します。
16個の出力は、クーラントポンプコンタクタ、工具交換アクチュエーター、スピンドルブレーキ、ギアチェンジソレノイド、インジケーターランプ、およびアラームデバイスをコマンドします。
ベースの48/16を超える追加のI/Oを必要とする機械の場合、外部リレーパネルまたは利用可能なシリアルインターフェースを介して接続された追加のI/Oデバイスによる拡張は、システムの全体的なアーキテクチャ内のオプションです。
Q1: 6FC5500-0AA11-2AA0（中国）と6FC5500-0AA11-1AA0（世界）の違いは何ですか？
「-2AA0」接尾辞は、SINUMERIK 802C Base Line基本パッケージの中国国内市場向けバージョンを示します。
機能内容（ハードウェア、ソフトウェア、I/Oモジュール、ツールボックス、ログブック）は、両バージョンで同一です。
違いはシーメンスの地域注文および流通システムにあります。「-2AA0」バージョンはシーメンスの中国流通チャネルを通じて販売されており、中国市場向けに型式承認および適合されています。
中国国内での調達には「-2AA0」が適切な注文番号です。国際調達には「-1AA0」が使用されます。どちらのバリアントも、同じドキュメントおよびテクニカルサポートリソースと互換性があります。
Q2: 802C Base Lineが保存できる最大部品プログラムブロック数（NCステップ数）はいくつですか？
802C Base LineのNCプログラムストレージは、工作機械市場におけるその位置づけに一致する、シンプルで複雑性の低いプログラム向けに意図的にサイズ設定されています。
正確なストレージ容量は、SINUMERIK 802C Base Lineシステムドキュメントで定義されており、部品プログラムに利用可能な不揮発性メモリを指定しています。
この制御が意図するアプリケーション範囲（シンプルなシャフト旋削、フェイスミーリング、穴あけパターンなど）の典型的な旋削サイクルおよびミーリング輪郭のプログラムは、通常、数百ブロックしか必要とせず、利用可能なストレージ内に十分に収まります。
非常に大きなプログラム（CAMによって生成された複雑な輪郭）を必要とするアプリケーションの場合、802C Base Lineの位置づけは、プログラムを分割するか、機械タイプを再検討することを示唆しています。
Q3: 802C Base Lineは、例えばフライス盤のロータリーテーブルのような第4軸を制御できますか？
標準の802C Base Lineは、最大3つの送り軸と1つのスピンドルをサポートします。
この世代の制御には、第4軸のソフトウェアオプションはありません。SINUMERIK 808Dのように追加軸オプションを提供するものとは異なります。
フライス盤アプリケーションで第4軸が必要な場合、適切な選択肢は、追加軸ソフトウェアオプションを備えた808Dフライス盤バリアント、または上位のSINUMERIK制御です。
802C Base Lineは基本的に3軸送りコントローラーです。
Q4: パッケージに含まれるツールボックスは、Windows 10および現在のPCオペレーティングシステムと互換性がありますか？
SINUMERIK 802C Base Lineツールボックスソフトウェアは、Windows XP/2000時代に開発されました。
Windows 10以降のオペレーティングシステムとの互換性は限定的であるか、互換モード設定が必要になる場合があります。
現在のコンピューターを使用して802C Base Lineシステムをコミッショニングおよびパラメータ設定するには、シーメンスインダストリーオンラインサポートで最新のツールボックスバージョンとそのWindows互換性に関する注意事項を確認することをお勧めします。
多くのメンテナンスエンジニアは、レガシーSINUMERIK 802シリーズの作業用に、Windows XPまたはWindows 7を搭載した古いラップトップを専用で使用しています。
Q5: 802C Base Lineと特に互換性があるように設計されたドライブは何ですか？
SIMODRIVE Base Lineドライブファミリーは、シーメンスが802C Base Line用に特別に設計したドライブパートナーです。これは、802C Base Lineが出力するTTLエンコーダーフィードバックを備えた±10Vセットポイントインターフェースと同じものを使用する、コスト最適化されたアナログサーボドライブです。
SIMODRIVE Base Lineは、802C Base Lineが制御する工作機械クラスに適した、調整されたパフォーマンス（トルク、速度範囲、動的応答）を提供します。
±10V入力とTTLエンコーダーフィードバックを備えたサードパーティ製アナログサーボドライブも互換性がありますが、ドライブのパフォーマンスエンベロープとエンコーダーインターフェース仕様は、特定の機械軸に対する802C Base Lineの要件に対して検証されている必要があります。
