| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5101-0AA01-0AA0 |

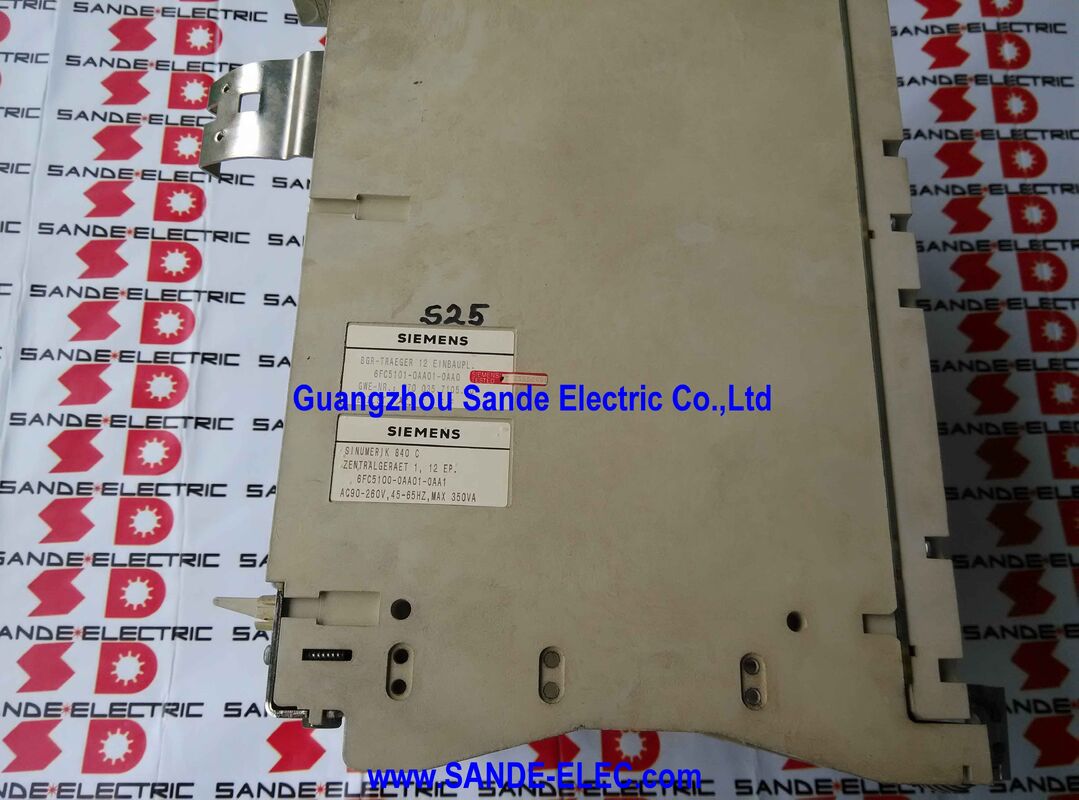

についてシメンス 6FC5101-0AA01-0AA0SINUMERIK 840C中央制御器 1 SINUMERIK 840C CNC制御システムの物理的な骨組みを形成する12スロットラック・シャシです.
840Cは,1990年代初頭から2000年代にかけて シエメンスの旗艦のCNC制御プラットフォームでしたシエメンスのCNCラインの最先端を占め,高性能加工センターに広く導入柔軟な製造セル,多軸ターニング/フライディングセンター,その他の要求の高いCNCアプリケーション.
世界各地の製造施設で 生産的な使用を続けていますこのシステムの維持には,ラック・シャシー自体を含むあらゆるレベルのハードウェアへのアクセスが必要です..
"装備されていない"という表記は重要: 6FC5101-0AA01-0AA0は,裸のラック構造である.840C機能を行うモジュールカードのいずれもなしのマウントハードウェア.
電源,NCプロセッサ,CSB,PLCCPU,インターフェースモジュール,軸板はすべてこのシャシーにインストールされますが,別々に注文され管理されます.
密接に関連した6FC5100-0AA01-0AA1 (部分番号のわずかな違いを注意) は,電源,CSB,PLC CPU 135WDが既にインストールされている同等のラックです.
実用的なメンテナンスの観点から,装備されていないラックは特定のニーズを満たしています. 840C中央制御器1のシャシが物理的な損傷を受けたとき,破裂したラック構造壊れたシャシーから新しいラックに作業モジュールを移転させるための設備のないラック,高価なモジュールカードを入れずにシステムを復元する
| パラメータ | 価値 |
|---|---|
| スロットカウント | 12 |
| モジュールの内容 | 装備されていない (シャシーのみ) |
| 互換性のあるCNC | シヌメリック 840C / 840CE |
| コントローラ位置 | 中央制御器 1 |
| ステータス | 生産中止 |
SINUMERIK 840Cは, 1つまたは複数の中央制御ラックの周りに組織されたモジュール式CNC制御システムです.中央コントローラ1 (このラック) は,重要なシステムボードを収容する主要なラックです.:
電源 (PS):AC電源の入力をすべてのインストールされたボードに必要な制御電圧に変換します. 通常は様々な論理およびアナログ回路で+5V,±15V,および+24Vです.左端スロット位置にインストールされます..
CSB (中央サービス委員会):システムバスの管理,クロック配送,ラックのためのインターボード通信インフラストラクチャを提供します.
CSBはバックプレンを 単なる受動的なコネクタ配列ではなく 機能的な通信インフラストラクチャにするボードです
PLC CPU (135WDまたは類似):SIMATIC S5-135WD PLCプロセッサが組み込まれていて 機械の補助制御論理を操作しています 工具交換機,冷却液システム,安全インターロックモニタリングそしてNC (数値制御) プロセッサがPLCに委任するすべてのバイナリーマシン機能.
NCプロセッサボード:数値制御プロセッサのカードは,挿入計算,軸位置制御アルゴリズム,部品プログラム解釈を実行する.
特定のNCプロセッサの構成は,機械に設定された軸やチャネルの数に依存する.
インターフェースボード:I/Oボード,エンコーダーインターフェースボード,測定回路ボード,その他のアプリケーション特有のボードが残りのスロットを占めています.
中央制御器1の12スロット容量は,典型的な高軸数 SINUMERIK 840C 装置に対応します.
12 スロット以上を必要とする機械は,ラック間バス接続を通じて主ラックにキャスケードされた追加の中央制御ラック (コントローラ2,コントローラ3) を使用する.
SINUMERIK 840Cと840CEは,このラック・シャシーを含む同じハードウェアプラットフォームを共有しているが,スピンドルと駆動システムの機能で異なる:
について840C標準のSINUMERIK 840Cインターフェースアーキテクチャを通じてSIMODRIVE 611のサーボとスピンドルドライブで使用するように設計された標準構成です.
について840年(強化) 840Cを追加機能で拡張します SIMODRIVE 611のサポート 強化されたドライブインターフェース,拡張されたスピン制御機能,複合的なマシン構成のためのオプションの追加軸チャネル.
"CE"の表記は,特定の輸出特有の改良機能の変種に使用された.
両方のシステムは同じ機械式ラック・シャシー,バックプレーン,基本モジュールセットを使用している.
ソフトウェアとNCプロセッサとPLCボードの構成は,システムが840Cまたは840CEとして動作するかどうかを決定します..
840C中央制御装置の内部にある電子モジュールは 最も頻繁に修理や交換を必要とするものです特殊な状況下では,ラック・シャシー自体も交換する必要がある場合がある.:
バックプランのコネクタが損傷した:バックプレンのゴールドコンタクトバスコネクタは,多くのメンテナンスサイクルでモジュールカードを受信し放出します.
高周波の保守環境や,モジュールが誤ったスロットに押し込まれると,バックプランのコネクタが損傷する可能性があります.シャーシの交換は正しい解像度です.
ラック腐食または汚染による損傷:CNCキャビネットが冷却液蒸気,金属加工チップ,または清掃液に対して密封されていないワークショップでは,ラック・シャシー構造が腐食し,モジュール・スロットが安全な機械的設置を可能にしない程度まで.
モジュールカードが振動中に位置を変化させる 腐ったシャシは 断続的な接触障害を 引き起こし 診断が極めて困難です
身体的な衝撃キャビネット事故や 交通事故や 不適切な操作により レイクのスロットガイドが 物理的に曲がったり 裂けたりして モジュールが正しく座ることができません
これらのすべての場合,装備されていない6FC5101-0AA01-0AA0シャシーは,設置されたモジュールカードへの投資を保ちながら構造的交換を提供します.
Q1: 6FC5101-0AA01-0AA0と 6FC5100-0AA01-0AA1の違いは何ですか?
6FC5100-0AA01-0AA1 (ベース部品番号前項が少し異なる: -5100 vs -5101) は,電源,CSB,PLC CPU 135WDをインストールした完全装備の中央コントローラ1です.6FC5101-0AA01-0AA0は,装備されていないシャシーのみです. インストールされたモジュールなしで到着します..
損傷したシャーシから作業モジュールを移転するときに,装備されていないバージョンは適切です. 840Cシステムをゼロから再構築または構成するときに,装備されたバージョンまたは別途供給されたモジュールが必要.
Q2:SINUMERIK 840C コントローラー2または コントローラー3のラックからモジュールがこの コントローラー1のシャシーにインストールできますか?
The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.
しかし,いくつかのボードの論理的位置 (特にPS電源,CSB,SINUMERIK 840Cのハードウェア構成で定義されています.制御器のラック位置の間のミックスボードは,ボードアドレス設定,ジャンパー構成を確認するために,840C計画ガイドとの慎重なクロス参照を必要とします.そしてバックプレンのスロット割り当て.
Q3: スロット数制限は何ですか? 840Cの構成に12以上のスロットが必要ならどうなりますか?
制御器1ラックには12つのモジュールスロットがあります.特定のマシン構成の高軸数,複数のチャネル,広範なI/Oが12以上のスロット位置を必要とする場合,840Cシステムは,コントローラ2 (6FC5101-0AB02-0AA0 18スロット + 3ATスロット) と必要に応じてコントローラ3のラックを追加することによって拡張されます.ランク間バスインターフェイスを通じて制御器1に接続します.
特定の840C配置の計画ガイドでは,どのボードが制御器1に配置され,どのボードが追加のラックに分布できるかを指定します.
Q4:SINUMERIK 840Cは,シメンスからまだサポートされていますか?
シネマリック 840C プラットフォームは Siemens が長年 生産を中止してきましたしかし,シメンスでは,既成プラットフォームの"産業サービス"と 呼ばれるものを提供しています..
840Cマシンを操作するエンドユーザーにとって,主要のスペアパーツチャネルは,シメンス自身のスペアパーツ・ロジスティック (まだ在庫にある部品の場合) です.改装された840Cモジュールを保有するSINUMERIKの専門修理サービス産業過剩市場についてです
ラック・シャシ自体は 電子部品ではなく機械部品として 模板カードと比較して 余剰市場で比較的利用可能である傾向にあります.
Q5: SINUMERIK 840C の後継機は何ですか? 840C のモーターとドライブを再利用しながらアップグレードはできますか?
シエメンスのSINUMERIK 840Cの後継機はSINUMERIK 840D sl (Solution Line) で,最近ではSINUMERIK ONEプラットフォームとなっている.
A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.
機械の機械構造,軸の幾何学,そして,フィールドケーブルとコネクタの保守は,よく計画された移行で保たれる機械の完全な再構築なしで電子機器の交換を可能にします
