| 起源の場所 | 中国 |
| ブランド名 | SICK |
| 証明 | CE RoHS |
| モデル番号 | WL280-2R4331 |
コンベアを横断する物体検出

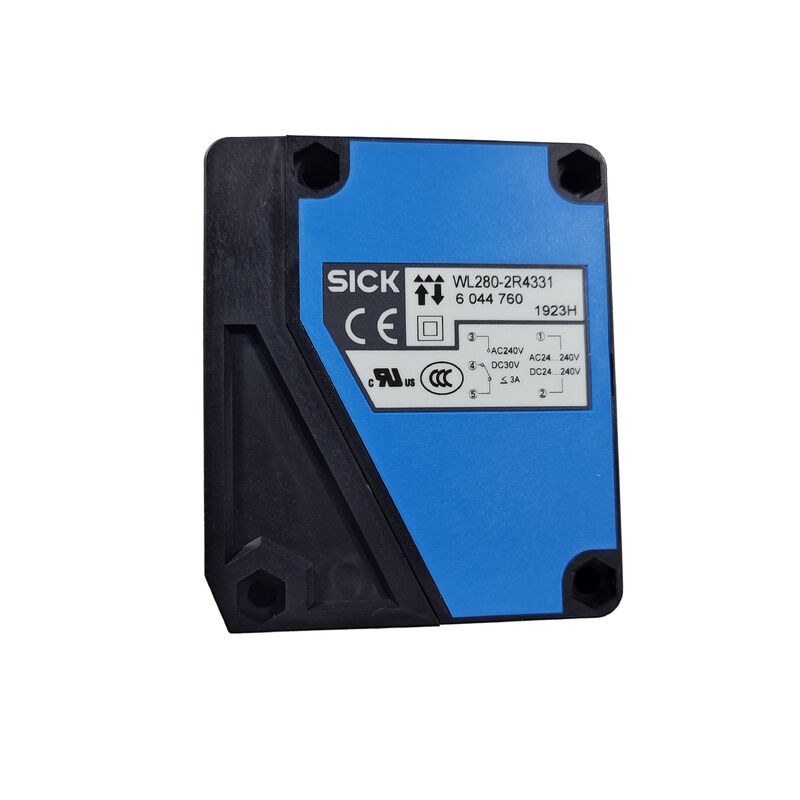

SICK WL280-2R4331 は、センサーとリフレクター間の光路を遮断する物体を検出します。可視赤色LEDがアライメントを補助します。電気的に絶縁されたリレー出力は、互換性のある機械制御回路に接続します。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | WL280-2R4331 |
| 部品番号 | 6044760 |
| シリーズ | W280-2 |
| 検出原理 | 光電レトロリフレクティブ |
| P250 を使用した検出距離 | 0.01～11 m |
| PL80A を使用した最大距離 | 0.01～15 m |
| 供給電圧 | 24～240 VAC または VDC、±10% |
| 出力 | 切替接点付きリレー |
| スイッチングモード | ライトオン |
| 接点定格 | 240 VAC で 3 A、30 VDC で 3 A |
| 応答時間 | ≤15 ms |
| スイッチング周波数 | 33 Hz |
| 接続 | ケーブルグランド |
| 保護等級 | IP66 / IP67 |
| 動作温度 | −25 ～ +55℃ |
| 寸法 (幅 × 高さ × 奥行) | 23.5 × 74.5 × 63 mm |
調整と設置
感度はポテンショメーターで調整します。必要な検出距離に応じてリフレクターを選択してください。光学系をアライメントし、通常のコンベア速度で代表的な製品で検出をテストしてください。
適用分野
典型的な用途には、カートン検出、コンベア占有監視、パッケージカウントなどがあります。このセンサーは、包装機械、マテリアルハンドリングシステム、自動組立ラインに適しています。
よくある質問
Q1: このセンサーはリフレクターが必要ですか？
A: はい。別途リフレクターと組み合わせて使用します。
Q2: P250 リフレクターで 15 m は可能ですか？
A: いいえ。P250 は 11 m の検出距離と 12 m の最大距離を提供します。
Q3: 出力は PNP ですか、それとも NPN ですか？
A: どちらでもありません。電気的に絶縁されたリレー出力です。
Q4: AC 電源で動作しますか？
A: はい。24～240 VAC または VDC、±10% を受け入れます。
