| 起源の場所 | 中国 |
| ブランド名 | OMRON |
| 証明 | CE RoHS |

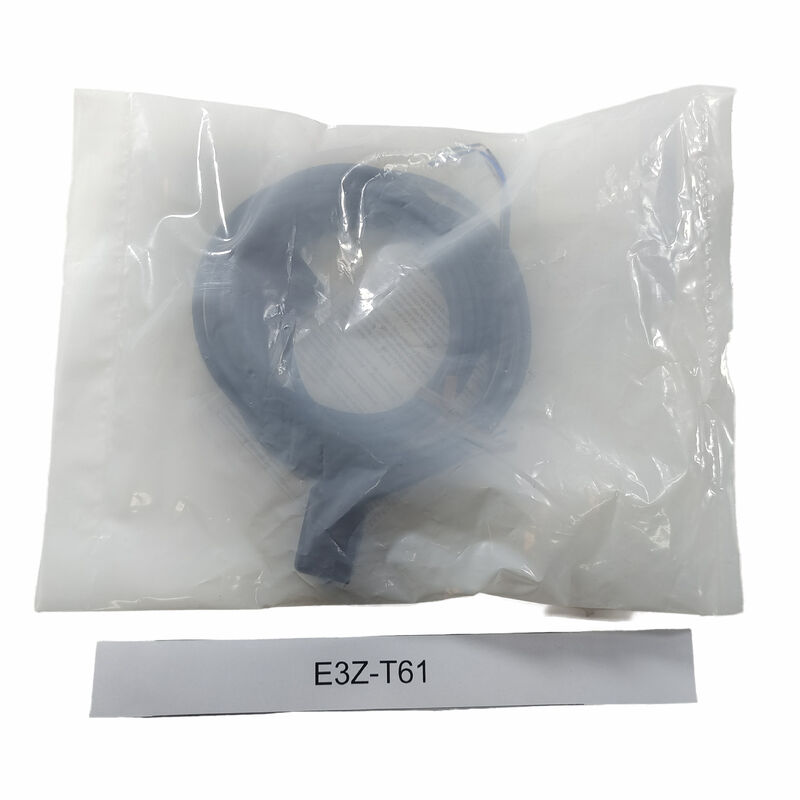

| モデル番号 | E3Z-T61 |
オムロン E3Z-T61 は、投光器と受光器を別々に使用して、赤外線ビームを遮る物体を検出します。検出距離は 15 m なので、機器の広い開口部全体に設置できます。内蔵アンプは、互換性のある制御入力にスイッチング信号を直接提供します。
| パラメータ | 仕様 |
|---|---|
| センシング方式 | 透過ビーム |
| 検出距離 | 15メートル |
| 標準検出物体 | 不透明な物体、直径 ≥12 mm |
| 光源 | 赤外線LED、870nm |
| 供給電圧 | DC12～24V±10% |
| 出力 | NPNオープンコレクタ |
| 最大負荷電流 | 100mA |
| 動作モード | ライトON/ダークON選択可能 |
| 応答時間 | 動作またはリセット時 ≤1ms |
| 繋がり | コード引き出しケーブル |
| 保護等級 | IP67 |
| 動作温度 | −25〜＋55℃、氷結・結露なきこと |
一般的なアプリケーションには、包装機械でのカートンの検出、コンベアでの部品の計数、自動組立てでの存在チェックなどがあります。透過ビームセンシングは、光路を確実に遮断する不透明な製品に適しています。
投光器と受光器を対向させて設置してください。ビームを調整し、1 回転アジャスターを使用して感度を設定します。受信機の安定インジケーターを確認し、実際のターゲットとの切り替えを確認します。制御シーケンスに合わせてライトオンまたはダークオンを選択します。
Q1: E3Z-T61には反射板が必要ですか?
A: いいえ。別々のエミッターとレシーバーを使用します。
Q2: どのような出力タイプがありますか?
A: NPNオープンコレクタ、最大100mA負荷定格です。
Q3: スイッチングモードは変更できますか?
A: はい。ライトオン、ダークオンが選択可能です。
Q4: 最大検出距離はどのくらいですか?
A: 位置合わせされたエミッターとレシーバーの間は 15 m です。
