| 起源の場所 | 日本 |
| ブランド名 | SMC |
| 証明 | CE RoHS |
| モデル番号 | AS2211F-02-10SA |

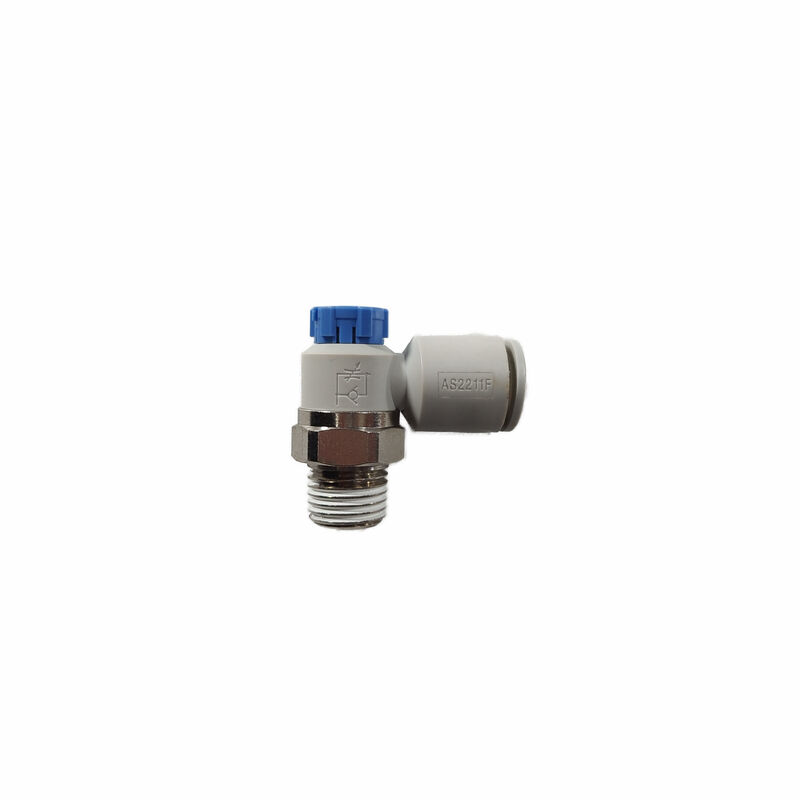

SMC AS2211F-02-10SAは、空圧アクチュエータへの流入空気量を制御します。適用分野には、包装機械、自動組立、メーターイン制御回路を備えた材料処理装置が含まれます。
ニードル調整により空気流量を設定し、アクチュエータ速度を調整します。プッシュロックノブで調整後に設定を固定します。エルボレイアウトは、ねじポートに対してチューブを直角に配線します。
| パラメータ | 仕様 |
|---|---|
| ブランド | SMC |
| モデル | AS2211F-02-10SA |
| 制御方向 | メーターイン |
| ボディスタイル | エルボ |
| 調整 | プッシュロックノブ |
| ポートねじ | R 1/4 |
| チューブ外径 | 10 mm |
| チューブ接続 | ワンタッチ継手 |
| ねじシール | シール材付き |
| 作動流体 | 空気 |
| 使用圧力 | 0.1～1.0 MPa |
| 耐圧 | 1.5 MPa |
| 周囲温度および作動流体温度 | -5～60℃、凍結なきこと |
| 適合チューブ | ナイロン、ソフトナイロン、ポリウレタン |
設置前に流量方向記号を確認してください。チューブを奥まで差し込み、保持を確認してください。速度を徐々に調整してからノブをロックしてください。作動圧力は、コントローラーと選択したチューブの両方の限界内に保ってください。
Q1: このモデルは吸気または排気の空気量を制御しますか？
A: アクチュエータに入る空気量を計測します。
Q2: どのサイズのチューブに対応していますか？
A: 外径10mmのチューブに対応しています。
Q3: どのねじを使用していますか？
A: シール材付きのR 1/4テーパーパイプねじです。
