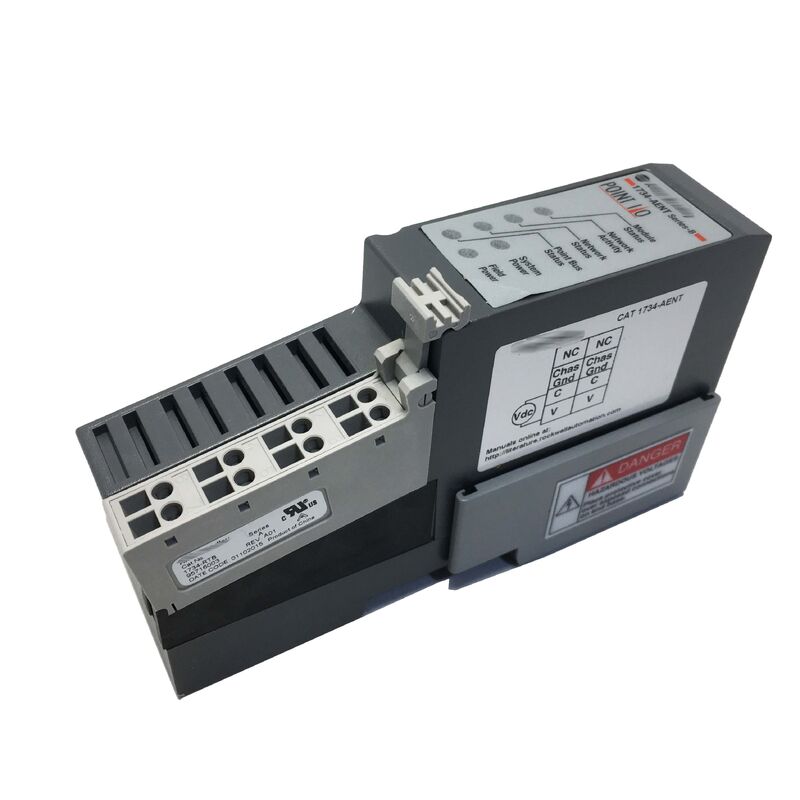

1734-AENT 新しいオリジナルのAB 1734AENT イーサネットアダプターモジュール
アレン・ブラッドリー 1734-AENT ポイント I/O イーサネット/IP アダプタ
部品番号:1734-AENT
製造者:アレン・ブラッドリー / ロックウェル・オートメーション (アメリカ)
製品タイプ:EtherNet/IP通信アダプタ ポイントI/Oシリーズ
製品ファミリー:1734 ポイントI/O
入力電圧:24V DC 名値 (10-28.8V DC 範囲)
概要
1734-AENTは,Allen-Bradleyの 1734 POINT I/O システムのEtherNet/IP アダプターです.他のEtherNet/IP対応コントローラー.
RJ45 イーサネットケーブルを接続すると I/Oラック全体がネットワークノードになり コントローラーがアドレス,読み取り,リアルタイムで書きましょう.
POINT I/O システム自体は密集したモジュール型 I/O プラットフォームである. 個々の I/O モジュールは幅がわずか 12mm で,コンパクトなパネルスペースで高密度の I/O を可能にします.
各モジュールはDINレールに滑り込み,組み立ての裏側にあるPOINTBusバックプレーンを通じて次のモジュールに接続します.1734-AENTが頭部でPOINTBusとイーサネットネットワークの間で翻訳.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
1734-AENTは,CIP (Common Industrial Protocol) アプリケーションレイヤと標準EtherNet/IP物理トランスポートの組み合わせによって,汎用的なフィールドデバイスとなっています.
CIPは ControlNetとDeviceNetで使用されている同じプロトコル層ですLogixコントローラは,他のCIPデバイスと同じプログラミングパラダイムを使用して, 1734-AENTを通じてPOINT I/Oモジュールと通信します.プロトコルコンバータは必要ありません
基本規格
| パラメータ |
価値 |
| 部分番号 |
1734-AENT |
| 製造者 |
アレン・ブラッドリー / ロックウェル・オートメーション |
| 製品タイプ |
EtherNet/IP POINT I/O アダプタ |
| 入力電圧 |
24V DC 名値 (10-28.8V DC) |
| 電力消費量 |
4総電源は5W最大で 28.8V DC |
| 入力電流 |
6A 最大電源アップ時 |
| POINTBus 出力 |
1000 mA (接続されたI/Oモジュール) |
| ネットワーク速度 |
10/100 Mbps,半またはフルデュプレックス |
| 自動交渉 |
そうだ |
| マックスモジュール |
63 ポイント I/O モジュール |
| 最大 I/O ポイント |
504 |
| トポロジー |
星 木 線形 |
| コネクタ |
RJ45 (カテゴリー5ケーブル) |
| マウント |
DINレール,垂直 |
| 議定書 |
CIP/EtherNet/IP |
| 極性保護 |
そうだ |
EtherNet/IP なぜ分散型I/Oに重要なのか
EtherNet/IPは標準的なIEEE 802.3イーサネットハードウェアとTCP/IPネットワークを使用しているが,CIPアプリケーションレイヤーを追加し,決定的で産業的な動作を与える.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
実用的には,CompactLogixまたはControlLogixコントローラが 1734-AENTに接続されたPOINT I/OモジュールをローカルI/Oタグのように見ていることを意味します.入力データは,設定された RPI (Requested Packet Interval) で自動的に更新されます.自動的に書き込みされます.
コントローラープログラマはイーサネット通信を管理しないが,ロジックスプラットフォームは透明性をもって処理する.
1734-AENTは,配置変更,パラメータ読み取り,または診断のための非周期的なメッセージの明示的なメッセージもサポートしています.
これは,稼働,トラブルシューティング,またはコントローラが通常のI/O更新サイクルの外にモジュール状態をクエリする必要があるときに使用されます.
IP アドレスの割り当てとネットワークの運用
1734-AENTは,新規接続されたデバイスにIPアドレスを自動的に割り当てるBOOTPまたはDHCP 標準ネットワークツールによるIPアドレスの割り当てをサポートします.ロックウェル・オートメーションは,RSLinxとStudio 5000ツールセットの一部としてBOOTP/DHCPユーティリティを提供します.
アダプタが最初にオンになったとき,BOOTPリクエストを放送します.BOOTPサーバーは割り当てられたIPアドレスで応答します.
静的IPアドレスが割り当てられ 確認されたら動的BOOTP/DHCPではなく固定保存されたアドレスを使用するようにアダプタを設定することを推奨します. これは,DHCPサーバーが再起動時に一時的に利用できない場合,IPアドレスの変更を防止します..
ほとんどの生産制御アプリケーションでは,I/Oアダプタアドレスは,DHCPリース契約が終了したため,またはDHCPサーバーがアクセスできないため,コントローラがI/O接続を失うのを防ぐために固定されています.
拡張電源
1734-AENTは,電源に接続されたI/Oモジュールに1000mAのPOINTBus電流を提供します. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
1つの拡張電源で 17個の追加モジュールまで電力を供給できます
拡張電源の配置を計画することは,より大きなPOINT I/Oノードを設計する重要なステップです.
よく 聞かれる 質問
Q1: 1734-AENT は接続され,電源が供給されていますが,EtherNet/IP ネットワークには表示されません. ネットワークリンク LED はオフです. まず何を確認すべきですか?
ダークリンク LED は,Ethernet 物理接続が確立されていないことを意味します. Cat 5 ケーブルをチェックします. 接続器の RJ45 ポートにしっかりと接続されているか,損傷していないか確認します.そしてアクティブスイッチポートに接続.
ケーブルとスイッチの接続が良好であることが確認された場合,アダプタの電源端末の24V DC電源電圧が10-28.8V範囲内であることを確認します.
アダプターはネットワーク通信を試みる前に電源を供給しなければならない.
リンク LED が点灯するが,アダプタがまだネットワーク上には表示されない場合は,BOOTP ユーティリティを使用して IP アドレスを起動します.
Q2: 1734-AENT は同時に何つのコントローラ接続をサポートできるでしょうか?
1734-AENTは複数のコントローラから同時に接続をサポートする.実際は,I/O接続を1つのコントローラが所有する.追加コントローラが入力データを読み込むために聴きのみ接続を確立することができます.
これは,監督またはモニタリングシステムに,主制御者のI/O所有権を妨害することなく,POINT I/Oデータを観察することを可能にします.
同期接続の総数は,アダプターの接続テーブル容量によって制限されます. インストールされたファームウェアバージョンの特定の制限については,アダプターのユーザードキュメントを参照してください.
Q3: 32 位置にある POINT I/O モジュールは通信エラーを示していますが,他のモジュールはすべて動作しています. 1734-AENT は正常状態を示しています.最も可能性のある原因は何ですか?
健全なアダプターと単離されたモジュール通信のエラーは,通常,局所的なPOINTBus問題を示します.隣接するモジュールとの POINTBus接続が完全に座っていない,またはモジュールはPOINTBus電流を過剰に吸い込み,電源制限状態を誘発した.
モジュールを外して位置32に戻す.レールに~17モジュール以上がある場合,拡張電源が設置されているかどうかを確認する.
障害がモジュールを別の位置に移動させる場合,モジュールは故障し,交換する必要があります.
Q4: 1734-AENT は実行されているシステムで交換されています.IP アドレスと設定を再入力する必要がありますか?
IP アドレスと設定データは モジュールに保存されています
新しい1734-AENTを設置すると元のユニットと同じ IP アドレスを割り当てなければならない BOOTP ユーティリティまたは Studio 5000 を使用し, I/O シャーシサイズ構成は接続されたモジュールの数に一致しなければならない.
IP アドレスが設定され,コントローラが I/O 接続を再確立すると,コントローラプログラムに変更なしにシステムは正常な動作に戻る.
Q5: 1734-AENT と 1734-AENTR の違いは何ですか?
1734-AENTRには,スターとツリートポロジーをサポートする1つのイーサネットポートがあります. 1734-AENTRには,組み込みスイッチの2つのイーサネットポートがあります.星と線形/デイジーチェーンのトポロジーに加えてデバイスレベルリング (DLR) トポロジーをサポートする.
DLRはネットワークレベルでの障害耐性を提供します. リング内のどこでも1つのケーブル断裂がI/O通信を妨害しません. リングは断裂の周りに再構成されます.
ケーブルの故障にもかかわらず継続的なI/O可用性が要求されるアプリケーションでは,1734-AENTRが適切な選択である.標準のスターまたはツリーネットワークでは,1734-AENTがよりシンプルなオプションである.
