| 起源の場所 | 中国 |
| ブランド名 | Siemens |
| 証明 | CE RoHS |
| モデル番号 | 3RT1975-6A |
部品番号: 3RT1975-6A
メーカー: シーメンスAG（ドイツ）
製品タイプ: 交換用コンタクトキット（スペアパーツ）
製品シリーズ: SIRIUS (3RT1シリーズ)

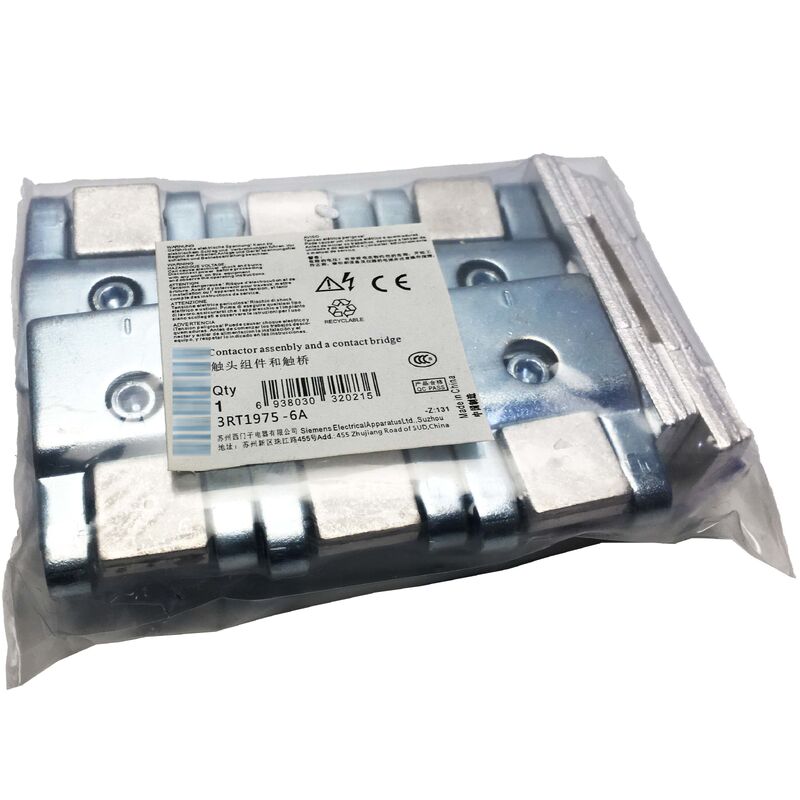

3RT1975-6A は、SIRIUS 3RT1075 パワーコンタクタ用のシーメンス OEM 交換用コンタクトキットです。3RT1075 のメインコンタクトアセンブリを復元するために必要なすべてが含まれています。3 つの可動コンタクトブリッジ、6 つの固定コンタクトピース、および関連する取り付けハードウェアが含まれています。
このキットは、3 つのメインポールすべてにわたる 6 つのコンタクト面すべてを同時に交換し、コンタクタを元のコンタクト抵抗、電圧降下、および電流容量に戻します。
3RT1075 は、シーメンスのサイズ S12 パワーコンタクタであり、SIRIUS 3RT1 シリーズで最大の標準フレームです。400A AC-3 定格で、400V ネットワークで最大 200kW、480V で 150hp、600V 電源で 400hp の三相 AC モータを切り替えます。
これらの電力レベルでは、3RT1075 は SIRIUS 製品ラインで最も高い連続電流の一部を処理します。大型モータ制御センター、産業用ファンおよびコンプレッサのメインドライブパネル、水処理の中央ポンプドライブ、および重工業用およびプロセス用途で使用されています。
コンタクトはかなりの摩耗を経験するため、3RT1975-6A はこれらの機械を稼働させているすべてのサイトにとって最も重要な保守用スペアの 1 つとなっています。
SIRIUS の設計思想は、コンタクト交換を実用的に保ちます。3RT19 キットシリーズにより、多くの設置タイプでコンタクタをパネルから取り外すことなく保守できます。モジュラーボディにより、コンタクトアセンブリに直接アクセスできます。これにより、ダウンタイムが短縮され、切断が少なくなり、サービスへの復帰が迅速になります。
| パラメータ | 値 |
|---|---|
| 部品番号 | 3RT1975-6A |
| メーカー | シーメンスAG |
| 製品タイプ | 交換用コンタクトキット |
| 製品シリーズ | SIRIUS 3RT1 |
| 互換性のあるコンタクタ | 3RT1075 |
| キット内容 | 可動コンタクト 3 個 + 固定コンタクト 6 個 + 取り付け部品 |
| ポール | 3極メインコンタクト |
| 定格電流 | 400A (AC-3) |
| 最大電圧 | 600V |
| コンタクタサイズクラス | S12 |
| 寸法 | 77 × 72 × 94 mm |
| 原産国 | ドイツ |
3RT1075 が負荷下で開くたびに、分離するコンタクト間にアークが発生します。アークは 1000 分の数ミリ秒持続しますが、400A ではその間隔のエネルギーは大きいです。操作ごとにわずかな量のコンタクト材料が侵食されます。
侵食された材料は、コンタクト表面に黒い炭化した残留物として堆積します。数百または数千回のスイッチングサイクルを経ると、この侵食が蓄積します。コンタクトの厚さが減少します。コンタクト圧力スプリングのたわみが少なくなります。表面形状は平坦で滑らかから、ピット状で不規則に変化します。
これらの変化により、コンタクト抵抗が増加します。コンタクト抵抗が高いということは、コンタクト接合部で発生する熱が増加することを意味し、これが侵食を加速させます。
警告の兆候は明らかです。メイン端子での温度上昇、目に見えるピッティング、重負荷スイッチング中の加熱金属の臭い、および進行したケースでは、閉じる際の通常よりも硬いアークの音。
そのままにしておくと、摩耗したコンタクトは最終的に溶着します。軟化した銀合金表面が、遮断イベント中に融合します。溶着したコンタクタは、障害条件下で開くことができず、安全上の危険をもたらします。定期的な点検と 3RT1975-6A によるタイムリーなキット交換により、この結果を防ぐことができます。
コスト削減の一般的な衝動は、最も摩耗したポールのみを交換することです。これは間違った判断です。1 つのポールが摩耗しきい値に達すると、他の 2 つもそれに続きます。200kW 以上では、すべての 3 相がほぼ等しい電流を流し、サイクルごとにほぼ等しいアークエネルギーを経験します。
1 つのポールのみを交換すると、残りの 2 つはすぐに交換が必要になり、2 回目のシャットダウンと 2 回目の保守イベントが必要になります。
3RT1975-6A によるフルキット交換により、コンタクタはすべてのポールで均一なベースラインに戻ります。次の保守間隔は予測可能で一貫性があります。総人件費は低くなります。1 回の介入で済み、2 回ではありません。
3RT1975-6A は、シーメンスの構造化された SIRIUS スペアパーツプログラムに適合します。3RT19 コンタクトキット製品ラインは、ほとんどの SIRIUS 3RT1 コンタクタフレームサイズをカバーしており、各フレームサイズおよび定格電流に特定のキット部品番号があります。
コンタクトキットに加えて、シーメンスはコイル交換キット（さまざまなコイル電圧用の 3RT1975-5AB シリーズ）とアークシュート交換オプションを提供しており、3RT1075 を使い捨てデバイスではなく完全に保守可能なユニットにしています。
