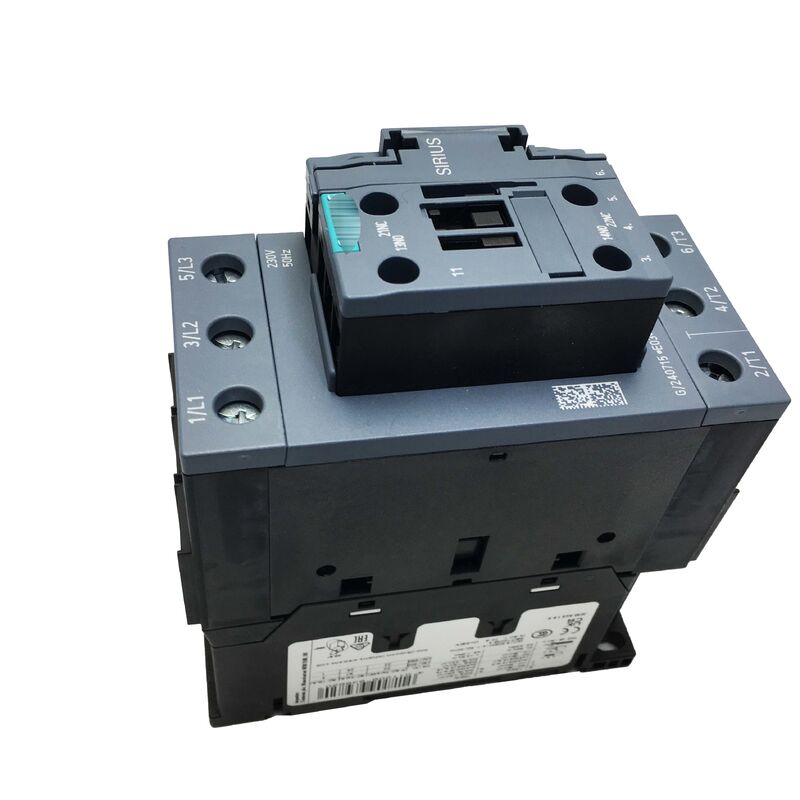

3RT2036-1AP00 Siemens パワーコンタクタ 3RT20361AP00 新品未開封
シーメンス 3RT2036-1AP00 | SIRIUS 3RT2 パワーコンタクタ
部品番号: 3RT2036-1AP00
メーカー: シーメンスAG
製品ファミリー: SIRIUS 3RT2
タイプ: 3極パワーコンタクタ（ACモータスイッチング）
概要
3RT2036-1AP00は、シーメンスのSIRIUS 3RT2シリーズの3極パワーコンタクタで、400Vで最大22kWのAC誘導モータのスイッチング用に設計されています。S2フレームサイズは、より重いコンタクト構造、大きな熱容量、機械的堅牢性により、22kWドライブの始動および運転に関わる高電流に対応するための強化された機能を提供します。
用途には、大型コンプレッサー、大容量ポンプステーション、ヘビーデューティコンベヤドライブ、産業用ファンシステム、工作機械主駆動モータなどが含まれます。また、モータ定格よりも高電流での抵抗負荷にも適しています。このモデルは、以前の3RT1036-1AP00を置き換え、同じ定格、端子構成、および寸法フットプリントを維持しています。
主な仕様
| パラメータ |
値 |
| 部品番号 |
3RT2036-1AP00 |
| メーカー |
シーメンス |
| 製品シリーズ |
SIRIUS 3RT2 |
| 使用カテゴリ |
AC-3e / AC-3 |
| 主接点構成 |
3 NO（3極） |
| 定格電流（AC-3、400V） |
50 A（更新仕様により51 A） |
| モータ定格 |
22 kW @ 400V / 11 kW @ 230V |
| コイル電圧 |
230V AC、50 Hz |
| 内蔵補助接点 |
1 NO + 1 NC |
| サイズ |
S2 |
| 接続 |
ねじ端子 |
| 絶縁電圧（Ui） |
690 V |
| 耐パルス電圧 |
6 kV |
| 保護等級 |
IP20 |
| 周囲温度 |
−25℃～+60℃（+40℃以上ではディレーティングあり） |
| ネット幅 |
55 mm |
| 規格 |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| 認証 |
IEC, UL, CSA, CE, CCC, SN 31920 |
| 重量 |
約 0.985 kg |
S2フレームサイズの能力
S2フレームサイズのコンタクタは、小型のS0およびS00ユニットと比較して、より重いコンタクトブリッジ、大きな接点ギャップ、およびより大きなアーク消弧能力を備えています。これらの物理的な違いにより、50Aのモータ定格が可能になり、接点閉成時に350A以上の拘束ロータ電流を処理できます。
熱容量が大きいということは、温度上昇が性能に影響を与える前に、コンタクタがより多くのスイッチングエネルギーを吸収できることを意味します。これにより、運用サイクル中にかなりのスイッチングエネルギーが発生する頻繁な始動を伴うアプリケーションに適しています。
内蔵補助接点
各3RT2036-1AP00には、主接点キャリアに機械的にリンクされた1つの内蔵NO補助接点と1つの内蔵NC補助接点が付属しています。これらは、制御システム監視および安全機能のために、コンタクタの実際の状態のリアルタイムフィードバックを提供します。
NC補助接点は、モータスタータの自己監視の標準入力として機能し、NO補助接点は通常、マニュアルモータスタータの保持回路に配線されます。この安全監視機能は、多くの機械安全規格の要件を満たしています。
機能安全アプリケーション
3RT2036-1AP00は、機能安全アプリケーション向けにIEC 61508認証を取得しています。安全リレーユニットまたは安全PLCと適切に組み合わせることで、これらのコンタクタは特定のSILおよびPLレベルまでの安全機能に貢献できます。特定のアプリケーション要件については、製品安全評価ツールおよび適用される機械安全規格を参照してください。
よくある質問
Q1: 3RT2036-1AP00は、230Vコイル要件のスターデルタスタータで使用できますか？
はい、3RT2036-1AP00はスターデルタスタータの主コンタクタおよびデルタコンタクタとして使用できます。標準のSIRIUSスターデルタリンクモジュールは、必要な機械的および電気的インターロックを提供します。スターコンタクタの定格が、低減された電流のスター条件と一致していることを確認してください。
Q2: 交換後にハム音が聞こえるのは正常ですか？
ACコイルのハム音は、変動する磁場によりある程度正常です。著しく大きくなった場合は、アーマチュアの適切な着座を妨げ、ギャップとハムレベルを増加させる可能性のある磁石の着座面の汚れや腐食を確認してください。
Q3: コンタクタを横向き（90度回転）に取り付けることはできますか？
標準の取り付けは垂直です。水平または逆さまの位置への回転は可能ですが、対流冷却の変化により定格電流がディレーティングされる場合があります。標準以外の取り付け位置での許容されるディレーティングについては、製品データシートを参照してください。
Q4: 主接点端子の最大ワイヤ断面積は何ですか？
S2ねじ端子は、端子の種類にもよりますが、約2.5mm²から35mm²のワイヤ断面積に対応します。パネル配線には、適切なケーブルエンドフェルールを備えたフレキシブル撚り線をお勧めします。制御端子は、通常0.5mm²から4mm²のより小さな断面積に対応します。
Q5: このコンタクタは、1時間に15〜20回の始動を行う22kWポンプモータに適していますか？
1時間に15〜20回の高頻度AC-3スイッチングは、要求が厳しいです。必要なサービス間隔での総始動回数を計算し、公開されている電気的寿命曲線と比較してください。必要な寿命が定格を超えている場合は、より頻繁なコンタクタ交換、始動電流を制限するためのソフトスタータ、または始動電流を低減するためのデルタスタータを検討してください。
