| 起源の場所 | 日本 |
| ブランド名 | Omrom |
| 証明 | CE ROHS |
| モデル番号 | J7ARN-E9-24VDC |

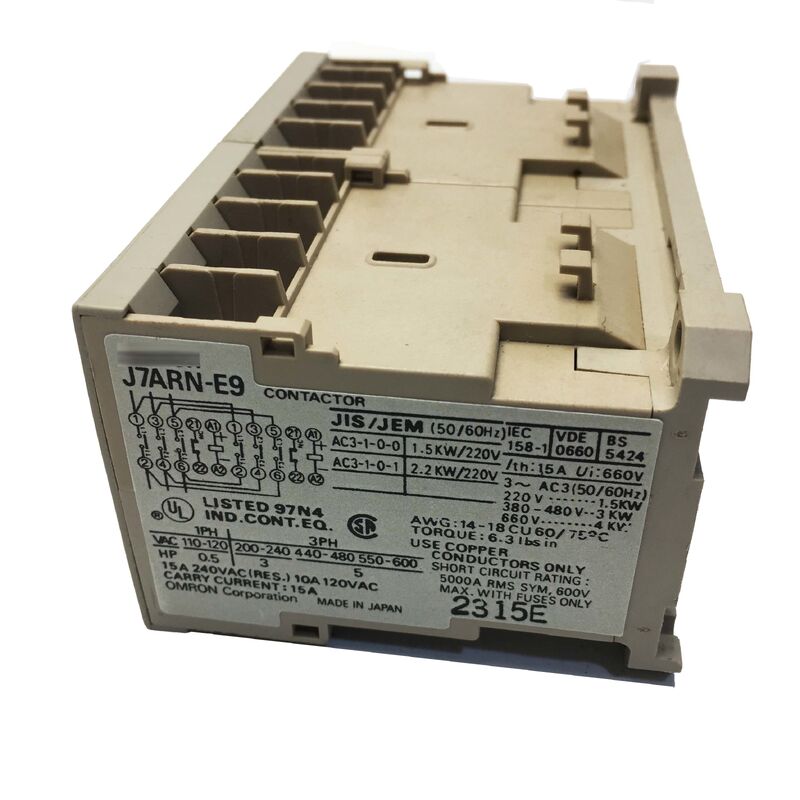

についてオムロン J7ARN-E9-24VDCプロのリバーシブル磁気コンタクタで,3相モーターを前方と後方の両方向で制御するために設計されている.この統合ユニットは,機械的なインターロックシステムと2つの9A三極コンタクタを組み合わせます24V DC制御回路から安全で信頼性の高いモーター逆転操作を保証します.
| 部分番号 | J7ARN-E9-24VDC |
| タイプ | 逆向き (前向き/逆向き) マグネットコンタクター |
| 定数電流 (AC3) | 9A |
| モーター・レーティング | 4 kW 380~400V |
| コイル電圧 | 24V DC |
| ポーランド人 | 3極 |
| インターロック | 統合された機械式ロック |
| 構成 | 双極3極 (前 + 後) |
| 使用カテゴリー | AC3 (モーター負荷) |
| スタンダード | IEC 60947-4-1 について |
| コイル供給 | DC |
J7ARN-E9-24VDCは,ダブルコンタクター設計により相接続を交換することによってモーター方向の逆転を可能にします.統合された機械的なインターロックは,物理的に同時に閉じる前方および後方コンタクタの両方を防止段階から段階へのショートサーキットのリスクを排除する.
9A AC3 レーティングは,特にモーターの起動と停止の要求事項に対応しています.スクイールケージインダクションモーターに特有の高流入電流 (5~7倍のフルロード電流) の処理を含む.400Vの三相で最大4kWのモーターの信頼性の高いパフォーマンスを保証します.
現代の制御システムとシームレスな統合のために設計された 24V DCコイルは Siemens, Mitsubishi, Omron, Allen-Bradley,そしてシュナイダー 介置リレーを必要とせずに.
メカニカル・インターロックは,制御信号から独立して機能するハードウェアのセキュリティ層を提供します.PLCの故障防止危険な相対相短回路を引き起こす可能性があります.
そうです. 15ms の最小のデッドタイムが推奨されています. 前向きのオフと逆向きのオンのコマンドの間.PLCプログラムは,磁気崩壊と機械応答時間を考慮するために50-100msの遅延を実装する必要があります..
J7ARN-E9-24VDCは,380Vから400Vで4kWまでの3相モーターに指定されている. 230Vシステムでは,同じ9AAC3電流制限により,最大モーター指定量は約2.2kWである.
はい.完全なモーター保護のために,熱過負荷リレーは,コンタクターコイル制御回路と並んで設置されるべきです.リレーは,モーターの名札のフルロードの電流に応じてサイズする必要があります接触器の9A級ではない
