| 起源の場所 | 日本 |
| ブランド名 | Omron |
| 証明 | CE RoHS |
| モデル番号 | G7SA-2A2B |

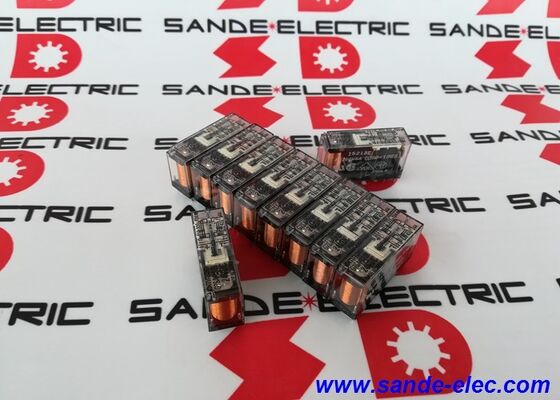

形G7SA-2A2Bは標準リレーではありません。その特徴は強制的にガイドされる (機械的にリンクされた) 接点機構であり、機械の安全回路での使用を可能にする機能です。
標準リレーでは、理論的には、接点が溶着するかスプリングが故障すると、常開接点と常閉接点の両方が同時に閉じる可能性があります。この状態は、NC 接点の状態に依存する安全回路では検出できません。強制ガイド接点を備えた G7SA では、NO 接点と NC 接点が機械的に結合されています。NO 接点が溶接されて閉じた場合、NC 接点は物理的に閉じることができなくなり、その逆も同様です。この相互排他は、ソフトウェアやリレーの電気的状態に依存せず、機械的に強制されます。
この機械的保証により、G7SA-2A2B はセーフティリレーモジュールやセーフティロジックシステムの監視に適しています。安全コントローラは NC 接点を監視して NO 接点が溶着していないことを確認し、リレーの状態に関する実際のハードウェアレベルのステータスを提供します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | G7SA-2A2B DC24 |
| いいえ接点 | 2 (DPST-NO) |
| NC接点 | 2 (DPST-NC) |
| コイル電圧 | DC24V（DC18～26.4V） |
| コイル抵抗 | 1.6kΩ |
| 定格通電電流 | 6A |
| 最大スイッチング電圧 | AC250V / DC125V |
| AC250V時の接点電流 | 6A（抵抗膜） |
| 規格 | EN 50205 |
| 取り付け | P7SAソケット/PCB |
| 絶縁 | 強化された |
G7SA-2A2B は、接点がセーフティクリティカルな機械電力を伝送する安全回路、つまり危険な機械機能をオンまたはオフにするスイッチ回路の出力リレーとして使用されます。一般的なアプリケーションには次のものがあります。
このリレーは、フィードバック接点を監視するセーフティリレーモジュールまたはセーフティPLCと組み合わせて動作します。 2 つの NC 接点はフィードバック チャネルを提供します。セーフティ コントローラはこれらの接点を読み取り、再起動を許可する前にリレーが正しく消勢されたことを確認します。
P7SA シリーズ プラグイン ソケットを使用すると、現場配線を妨げることなく G7SA-2A2B を交換できます。配線はソケット上に留まり、リレー モジュールは交換されます。これは、配線を変更せずにリレーを交換することで再試運転の労力が軽減される、パネルにおける実際的なメンテナンス上の考慮事項です。
Q1: G7SA-2A2B が標準リレーではなく「セーフティリレー」である理由は何ですか?
強制ガイド接点機構は NO 接点セットと NC 接点セットを物理的にリンクするため、同時に同じ状態を占めることはできません。 NO 接点が溶着して閉じた場合、NC 接点は閉じることが機械的に阻止されます。この相互排他はソフトウェアではなくハードウェアで強制されます。これにより、安全コントローラは NC 接点を監視し、標準リレーでは不可能な NO 接点の溶着を検出することができます。これは、IEC 62061 および ISO 13849 の安全アーキテクチャでリレーを使用するための基本要件です。
Q2: G7SA-2A2Bは基板に直接実装できますか?
はい。端子配置は PCB への直接はんだ付け用に設計されており、ピン レイアウトは標準的な PCB 設計に最適化されています。パネル取り付けアプリケーションの場合、P7SA シリーズ プッシュイン端子ソケットは G7SA-2A2B を直接受け入れ、はんだ付けを行わずにネジまたはスプリング クランプの現場配線端子を提供します。
Q3: コイル電圧の動作範囲はどれくらいですか?
公称コイル電圧は DC24V です。リレーは 18V DC 以上で通電 (クローズ) することが保証され、2.4V DC 以下で非通電 (オープン) することが保証されています。コイル電圧が 26.4V DC を超える状態が続くと、コイルが永久に損傷する危険があります。 18 ～ 26.4V DC の動作範囲は、一般的な 24V DC 電源レギュレーション許容差に対応します。
Q4: NC 接点と NO 接点は異なる回路電圧を切り替えることができますか?
はい。各接点セットは独立しています。2 つの NO 接点と 2 つの NC 接点は、それぞれの回路負荷を独立して切り替えます。 1 つの NO 接点セットは、NC 接点が 24V DC フィードバック回路で動作している間、230V AC 負荷を切り替えることができます。接点回路間のリレーの絶縁により、同じリレー上で異なる回路電圧が可能になります。
Q5: 形G7SA-2A2Bと形G7SA-3A1Bの違いは何ですか？
どちらもオムロン G7SA ファミリに属しており、強制ガイド接点と同じ電流定格を備えています。 2A2B は 2 つの NO 接点と 2 つの NC 接点 (4 極) を提供します。 3A1B は 3 つの NO 接点と 1 つの NC 接点 (4 極) を提供します。接点の組み合わせは、NO (負荷スイッチング) 接点および NC (フィードバック監視) 接点に対する安全回路の要件に基づいて選択されます。ほとんどの 2 チャンネル安全回路は、2A2B を使用して両方の出力リレーからフィードバック NC 接点を提供します。
